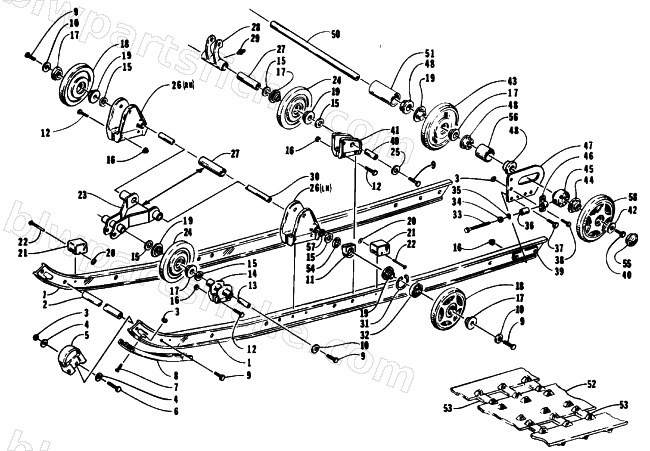

1994 Arctic Cat EXT 580 MOUNTAIN CAT — SLIDE RAIL AND TRACK ASSEMBLY
1994 EXT 580 MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0704-303 | RAIL,SLIDE-FORMED | 1 | $250.95 | |
| 2 | 0604-426 | AXLE, XBRC-.625X8.750 (5/16-18) | 1 | $34.95 | |
| 3 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 4 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 5 | 0604-231 | NOSE PIECE,SLIDE RAIL-BLACK | 1 | $15.11 | |
| 6 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 | |
| 7 | 0123-869 | SCRW,MACH,FH-1/4-20 X 1 1/4 | 1 | $0.95 | |
| 8 | 2604-257 | WEARSTRIP,SLIDE RAIL-BLK | 1 | $33.95 | |
| 9 | 8012-130 | SCREW, CAP -HHNLP 5/16-18X.75 G5 Z&Y | 1 | $12.35 | |
| 10 | 0123-260 | WSHR,.343X1 1/8X.120TH Z&Y | 1 | $1.50 | |
| 11 | 0604-582 | ROLLER/SLIDE,FRONT SPRING | 1 | $3.30 | |
| 12 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 | |
| 14 | 0704-201 | BRACKET,AUX WHEEL-PTD BLK | 1 | $26.95 | |
| 15 | 0123-439 | WSHR,FLAT 21/32X1-1/8X.048 Z&Y | 1 | $0.40 | |
| 16 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 17 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 19 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 20 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 21 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 22 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 23 | 0704-187 | BRACKET,FRONT SHOCK PTD BLK | 1 | $54.95 | |
| 24 | 0604-459 | WHEEL,IDLER | 1 | $53.95 | |
| 25 | 0623-140 | WASHER,FLAT .344X.875X.120 | 1 | $0.68 | |
| 26 | 0704-190 | BRACKET,MTG-FRONT ARM R/H-PTD BLK | 1 | $50.95 | |
| 26 | 0704-191 | BRACKET,MTG-FRONT ARM L/H-PTD BLK | 1 | $52.95 | |
| 27 | 0603-105 | SPACER,AUX WHEEL-INSIDE | 1 | $13.73 | |
| 28 | 0704-589 | PIVOT,REAR SHOCK-PTD BLK | 1 | $30.95 | |
| 29 | 9916-963 | ZERK,.188 X.094 SHANK (PRESS FIT) | 1 | $3.71 | |
| 30 | 0604-081 | AXLE, INNER | 1 | $40.95 | |
| 31 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 32 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 33 | 0623-123 | SCREW,CAP-HEX-3/8-16X5 | 1 | $2.47 | |
| 34 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 35 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 36 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 37 | 8002-134 | SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y | 1 | $0.65 | |
| 38 | 8002-041 | SCREW,CAP-HH 1/4-20 X.875 G5 Z&Y | 1 | $0.40 | |
| 39 | 0604-152 | SPACER,REAR AXLE HOUSING | 1 | $7.95 | |
| 40 | 8012-222 | SCREW, CAP - HHNLP 3/8-16X1.0 G5 Z&Y | 1 | $1.95 | |
| 41 | 0704-206 | BRKT,MTG-AUX WHEEL RH-PTD BLK | 1 | $44.95 | |
| 41 | 0704-207 | BRKT,MTG-AUX WHEEL LH-PTD BLK | 1 | $43.95 | |
| 42 | 0123-570 | WASHER,FLAT .390X1.38X.134 | 1 | $5.92 | |
| 43 | 0604-210 | WHEEL,IDLER-CENTER | 1 | $53.95 | |
| 44 | 1604-774 | INSERT,5/8 BORE X 2" (LONG) | 1 | $6.34 | |
| 45 | 0604-165 | BUSHING,REAR WHEEL-ADJ. | 1 | $10.97 | |
| 46 | 0604-206 | TRACK ADJUSTOR-MACHINED | 1 | $13.73 | |
| 47 | 0604-131 | HOUSING,REAR AXLE | 1 | $50.95 | |
| 48 | 0604-968 | BUSHING,SPACER-REAR WHEEL | 1 | $9.59 | |
| 49 | 0604-641 | AXLE INNER-AUX.WHEEL | 1 | $39.95 | |
| 50 | 0604-208 | AXLE,REAR WHEEL | 1 | $53.95 | |
| 51 | 1704-466 | SPACER,REAR WHEEL-PTD BLK | 1 | $17.87 | |
| 52 | 0602-754 | TRACK,15X136X.725,2/3-17 NYL | 1 | $714.95 | |
| 53 | 2602-383 | CLIP,GUIDE | 1 | $4.26 | |
| 53 | 2602-384 | CLIP,WEAR | 1 | $3.57 | |
| 54 | 0604-635 | SPACER,ROLLER SLIDE | 1 | $6.47 | |
| 55 | 0604-246 | CAP,IDLER WHEEL-BLACK (DP 1500) | 1 | $3.16 | |
| 57 | 0604-693 | SPACER,OUTER WHEEL | 1 | $12.95 | |
| 58 | 0604-238 | WHEEL,IDLER-CHROME | 1 | $54.95 |
