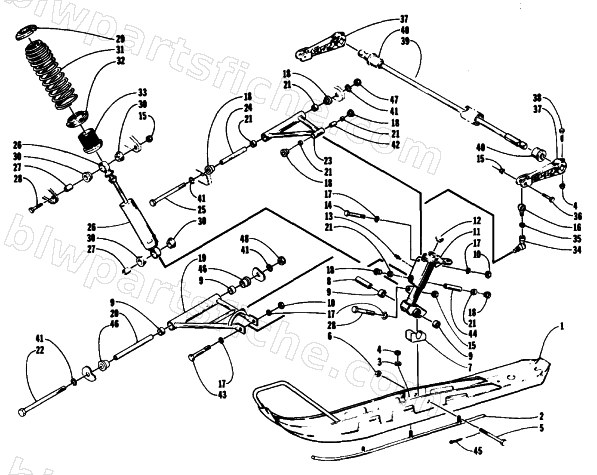

1994 Arctic Cat EXT 580 MOUNTAIN CAT WAVE — SKI AND FRONT SUSPENSION
1994 EXT 580 MOUNTAIN CAT WAVE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0703-173 | SKAG,CARBIDE-WELDMT (EA) | 1 | $56.95 | |
| 3 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 4 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 5 | 0623-080 | SCREW,CAP W/HOLE-HH 7/16-14X4 1/4 GR5 Z& | 1 | $20.63 | |
| 6 | 0623-027 | NUT,FLEX7/16-14 NC | 1 | $6.95 | |
| 7 | 0603-036 | DAMPER, SKI RUBBER | 1 | $17.87 | |
| 8 | 2603-548 | AXLE,SPINDLE | 1 | $19.25 | |
| 9 | 0603-158 | BEARING,GARLOCK 12DU12 | 1 | $8.21 | |
| 10 | 0623-026 | NUT,FLEX-LOCK3/8-16 UNC | 1 | $9.59 | |
| 11 | 0703-232 | SPINDLE/HOUSING-MFG-ASS,Y RH | 1 | $342.95 | |
| 11 | 0703-233 | SPINDLE/HOUSING-MFG-ASS,Y LH | 1 | $412.95 | |
| 12 | 0603-049 | CAP, SPINDLE | 1 | $0.68 | |
| 13 | 0623-010 | ZERK, GREASE (LONG) | 1 | $2.47 | |
| 14 | 8013-232 | SCREW,CAP-HH 3/8-16 X 3.25 GR8 Z&Y | 1 | $1.95 | |
| 15 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 17 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 18 | 0603-061 | AXLE,SERRATED | 1 | $1.92 | |
| 19 | 0703-210 | ARM,FRT.-LOWER-FAB RH | 1 | $421.95 | |
| 19 | 0703-209 | ARM,FRT.-LOWER-FAB- L.H. | 1 | $421.95 | |
| 20 | 0603-517 | TUBE,AXLE-LOWER PIVOT | 1 | $41.95 | |
| 21 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 23 | 0703-208 | ARM,FRT-UPPER-FAB | 1 | $148.95 | |
| 24 | 0603-516 | TUBE,AXLE-UPPER ARM-PIVOT | 1 | $28.95 | |
| 25 | 0623-509 | SCREW,CAP-HH 3/8-16X9.455 GD 8 | 1 | $32.95 | |
| 29 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 30 | 0604-310 | BUSHING,SHOCK ABSORBER | 1 | $6.75 | |
| 31 | 0603-426 | SPRING,COMPRESSION-FRONT SUSPENSION | 1 | $77.95 | |
| 32 | 0603-259 | NUT,RETAINER-SPRING | 1 | $5.65 | |
| 33 | 0603-147 | SLEEVE,THREADED-SHOCK | 1 | $60.95 | |
| 34 | 0603-048 | BALL JOINT,SWAY BAR-3/8-24 STUD X LH FEM | 1 | $49.95 | |
| 35 | 0123-379 | NUT,JAM3/8-24LH THD | 1 | $1.95 | |
| 36 | 8002-225 | SCREW,CAP-HH 3/8-16 X1.50 G5 Z&Y | 1 | $0.95 | |
| 37 | 0603-140 | ARM,SWAY BAR-PTD BLK | 1 | $108.95 | |
| 38 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 39 | 0703-193 | SWAY BAR, 1/2-PAINTED | 1 | $133.95 | |
| 40 | 0603-151 | BEARING,SWAY BAR-SQUARE | 1 | $23.39 | |
| 41 | 8051-272 | WASHER,SPR LOCK-3/8 .377X.680X.094 Z&Y | 1 | $0.12 | |
| 42 | 0603-072 | TUBE, AXLE | 1 | $1.95 | |
| 43 | 0623-414 | SCREW,CAP HH 3/8-16 X 4.75 GR8 Z&Y | 1 | $4.68 | |
| 44 | 0603-523 | TUBE,AXLE-SPINDLE-LOWER ARM | 1 | $68.95 | |
| 45 | 0123-458 | PIN,COTTER 1/8X1 | 1 | $0.40 | |
| 46 | 0603-524 | AXLE,SERRATED-LOWER ARM PIVOT | 1 | $6.47 | |
| 47 | 0623-426 | NUT,NY-LOCK 3/8-16-NYL CAP BLACK | 1 | $1.64 | |
| 48 | 8040-546 | NUT,HEX LOCK-NYL 7/16-14 Z&Y | 1 | $0.45 |
