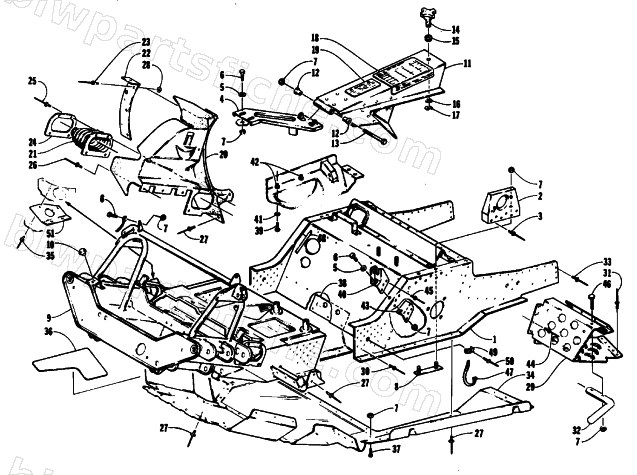

1994 Arctic Cat COUGAR MOUNTAIN CAT — FRONT FRAME, BELLY PAN AND FOOTREST ASSEMBLY
1994 COUGAR MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-141 | FRONT END - CHASSIS | 1 | $621.95 | |
| 2 | 0707-065 | SUPPORT,BEARING-WELDT | 1 | $81.95 | |
| 3 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 4 | 0707-107 | BRACKET,MTG-CLUTCH SHIELD WELD'T | 1 | $32.95 | |
| 5 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 6 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 7 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 8 | 0707-840 | PLATE,BEARING MTG-PTD BLK | 1 | $23.39 | |
| 9 | 0707-164 | FRONT END-WELDT | 1 | $932.95 | |
| 10 | 0612-111 | BUMPER,MOLDED-RUBBER | 1 | $16.49 | |
| 12 | 0607-094 | INSERT,HINGE-GUARD | 1 | $0.95 | |
| 13 | 8002-050 | SCREW,CAP-HH 1/4-20 X2.75 G5 Z&Y | 1 | $2.95 | |
| 14 | 0607-095 | KNOB,THREADED MALE STUD | 1 | $24.77 | |
| 15 | 0607-097 | GROMMET,GUARD | 1 | $1.92 | |
| 16 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 17 | 0607-096 | RETAINER,KNOB-CLUTCH SHLD | 1 | $20.63 | |
| 18 | 1611-663 | DECAL,JET CHART-94 COUGAR | 1 | $6.95 | |
| 18 | 1611-742 | DECAL,JET CHART-94 COUGAR MOUNTAIN CAT | 1 | $6.95 | |
| 19 | 1611-565 | DECAL,WARNING-GUARD | 1 | $1.92 | |
| 20 | 0606-966 | FENDER,INNER RH | 1 | $157.95 | |
| 20 | 0606-967 | FENDER, INNER LH | 1 | $155.95 | |
| 21 | 0605-187 | BOOT,STEERING-DRAG LINK | 1 | $36.95 | |
| 22 | 0616-012 | CHANNEL,POD-RH | 1 | $10.95 | |
| 22 | 0616-013 | CHANNEL,POD-LH | 1 | $10.95 | |
| 23 | 8061-428 | RIVET,BLIND-LF AA56 BLACK | 1 | $1.64 | |
| 24 | 0605-188 | FLANGE,MOUNTING-STEERING BOOT | 1 | $4.95 | |
| 25 | 8060-710 | RIVET,BLIND-DH SS68 BLK | 1 | $0.26 | |
| 26 | 8061-506 | RIVET,BLIND-LF SS54 BLACK | 1 | $0.95 | |
| 27 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 28 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 29 | 0606-197 | FOOTREST-LH,PAINTED | 1 | $152.95 | |
| 29 | 0606-198 | FOOTREST-RH,PAINTED | 1 | $157.95 | |
| 31 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 32 | 0706-845 | TUBE,POD BUMPER | 1 | $13.73 | |
| 34 | 0606-962 | BELLYPAN,PLASTIC | 1 | $255.95 | |
| 35 | 8061-510 | RIVET,BLIND-LF SS58 BLACK | 1 | $0.81 | |
| 36 | 0606-671 | FOIL,BELLYPAN | 1 | $4.95 | |
| 38 | 0605-161 | PLATE,BACKING-FRONT COVER | 1 | $6.95 | |
| 39 | 0623-226 | SCREW,SELF TAP- #10-32 X 7/8 TYPE F B | 1 | $0.35 | |
| 40 | 0707-169 | BRACKET,TORQUE BUMPER-WELDMENT | 1 | $42.95 | |
| 41 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 42 | 0123-010 | NUT,EXPANSION 10-32 | 1 | $6.75 | |
| 44 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 45 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 46 | 8002-045 | SCREW, CAP-HH 1/4-20 X 1.50 G5 Z&Y | 1 | $0.95 | |
| 47 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 48 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 49 | 0623-228 | MOUNT,CABLE TIE | 1 | $2.95 | |
| 50 | 8060-428 | RIVET,BLIND-DH AA56 BLK | 1 | $0.81 | |
| 51 | 0612-253 | SEAL,EXHAUST OUTLET | 1 | $23.39 |
