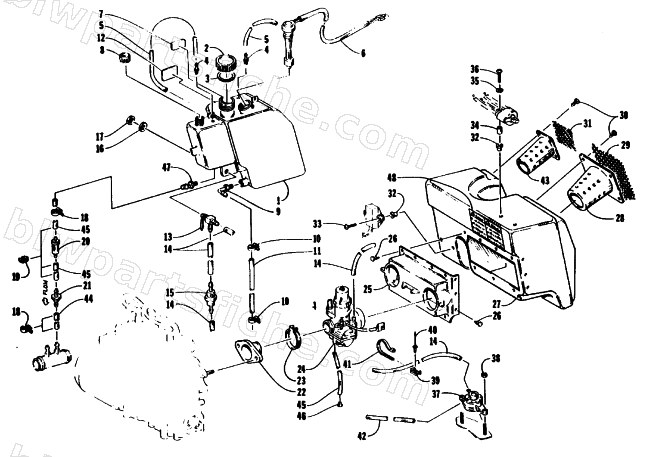

1993 Arctic Cat WILDCAT MOUNTAIN CAT — OIL TANK, CARBURETOR, FUEL PUMP, AND SILENCER
1993 WILDCAT MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0636-276 | PUMP KIT,FUEL-ROUND | 1 | $62.95 | |
| 1 | 0670-440 | TANK,OIL/COOLANT-DUAL NIPPLE | 1 | $224.95 | |
| 2 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 3 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 4 | 0115-135 | VENT,GAS TANK | 1 | $1.95 | |
| 5 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 6 | 0609-503 | SENSOR,OIL LEVEL-ROTARY W/SEAL | 1 | $75.95 | |
| 7 | 1611-564 | DECAL,OIL TANK | 1 | $13.73 | |
| 8 | 0670-035 | CAP,TANK-WATER | 1 | $16.49 | |
| 9 | 0670-002 | FITTING, ELBOW-1/2HBX3/8NPT | 1 | $5.95 | |
| 10 | 0623-028 | CLAMP,5/16-3/4DIA | 1 | $3.57 | |
| 11 | 0610-018 | HOSE 1/2 X15' | 1 | $257.95 | |
| 12 | 0611-978 | DECAL,FUEL SHUT-OFF VALVE | 1 | $10.95 | |
| 13 | 0670-144 | VALVE,SHUT OFF-FUEL | 1 | $50.95 | |
| 14 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 14 | 0610-008 | HOSE, GAS LINE-3/16X25' | 1 | $93.95 | |
| 15 | 0470-988 | FILTER,FUEL-INLINE | 1 | $17.87 | |
| 16 | 0623-288 | WASHER,FLAT-9/16 ID | 1 | $2.95 | |
| 17 | 0623-287 | NUT,JAM-9/16-18 UNF | 1 | $1.95 | |
| 18 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 19 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 20 | 0610-060 | FILTER,COOLANT | 1 | $19.25 | |
| 22 | 0670-198 | FLANGE,CARB-40MM W/CLAMP | 1 | $84.95 | |
| 23 | 0670-200 | CLAMP,CARB FLANGE-VM40 W/SPACER | 1 | $24.95 | |
| 24 | 0770-087 | CARB,VM40-50 W/CARB SWITCH | 1 | $676.95 | |
| 25 | 1670-396 | BOOT, AIR SILENCER | 1 | $113.95 | |
| 26 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 27 | 0770-115 | SILENCER,AIR-W/RIV NUTS | 1 | $136.95 | |
| 28 | 0670-203 | FUNNEL,AIR SILENCER 3.5 | 1 | $26.95 | |
| 29 | 0670-207 | SCREEN,AIR INTAKE | 1 | $27.95 | |
| 31 | 0670-208 | SCREEN,AIR INTAKE | 1 | $16.49 | |
| 32 | 0623-084 | RIVET NUT,FLAT HEAD 10-32UNF X .130-.180 | 1 | $0.95 | |
| 33 | 0123-549 | SCREW,MACH-PHTRH 10-32 X 1.00 Z&Y | 1 | $0.29 | |
| 34 | 0107-630 | SPACER,FUEL PUMP | 1 | $11.95 | |
| 35 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 37 | 0670-189 | FUEL PUMP-ASSEMBLY(DF52-138) | 1 | $156.95 | |
| 38 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 39 | 0623-228 | MOUNT,CABLE TIE | 1 | $2.95 | |
| 40 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 41 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 42 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 43 | 0670-205 | FUNNEL,AIR SILENCER 2 | 1 | $26.95 |
