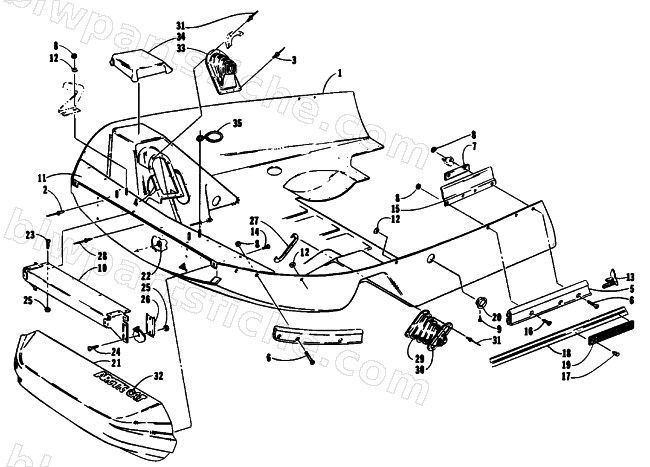

1993 Arctic Cat LYNX MOUNTAIN CAT — BELLY PAN AND NOSE CONE ASSEMBLIES
1993 LYNX MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0606-798 | BELLYPAN,BLACK | 1 | $754.95 | |
| 2 | 8061-628 | RIVET,BLIND-LF AA66 BLACK | 1 | $0.95 | |
| 3 | 8060-711 | RIVET,BLIND-DH SS610 BLK | 1 | $1.50 | |
| 4 | 0603-053 | RING, SUSPENS BT | 1 | $23.39 | |
| 5 | 0706-039 | BUMPER, FRONT LH | 1 | $140.95 | |
| 5 | 0706-038 | BUMPER, FRONT RH | 1 | $163.95 | |
| 6 | 0123-982 | SCREW,MACH FH 1/4-20X1-3/4 | 1 | $0.25 | |
| 7 | 0606-011 | SPACER, FOOTREST | 1 | $6.95 | |
| 8 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 9 | 0623-016 | SCREW,SELF TAP #10-24X1 | 1 | $0.45 | |
| 10 | 0706-056 | BUMPER,FRONT-ASSY | 1 | $180.95 | |
| 11 | 0706-189 | SUPPORT,HINGE-BELLYPAN | 1 | $126.95 | |
| 12 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 16 | 0123-869 | SCRW,MACH,FH-1/4-20 X 1 1/4 | 1 | $0.95 | |
| 17 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 18 | 0611-780 | DECAL,FRONT BUMPER RH | 1 | $32.95 | |
| 18 | 0611-781 | DECAL,FRONT BUMPER LH | 1 | $32.95 | |
| 19 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 22 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 25 | 8040-246 | NUT,HEX LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 26 | 0606-044 | PLATE, BACKING | 1 | $3.95 | |
| 27 | 0605-091 | RING,REINFORCEMENT-STRG BOOT | 1 | $24.77 | |
| 28 | 8061-428 | RIVET,BLIND-LF AA56 BLACK | 1 | $1.64 | |
| 30 | 0605-092 | RING,STEERING BOOT | 1 | $21.95 | |
| 31 | 8060-710 | RIVET,BLIND-DH SS68 BLK | 1 | $0.26 | |
| 32 | 0611-622 | DECAL,ARCTIC CAT-WHITE | 1 | $20.63 | |
| 34 | 0716-358 | FOIL,6" X 18" (0619-727) | 1 | $14.95 |
