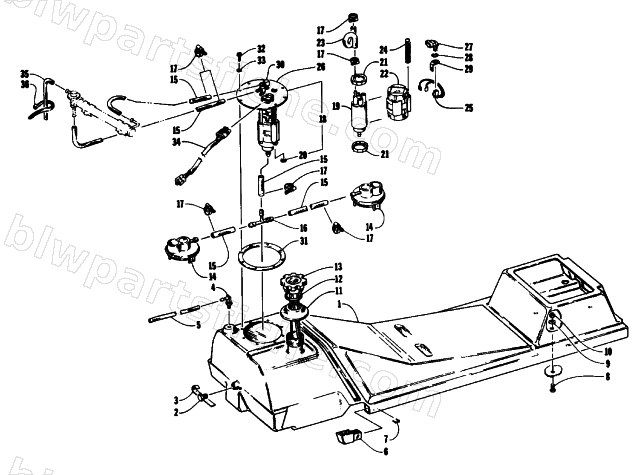

1993 Arctic Cat EXT EFI — GAS TANK AND FUEL PUMP ASSEMBLY
1993 EXT EFI
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-077 | TANK,GAS-ASSY | 1 | $274.95 | |
| 2 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-242 | FITTING,VENT-90 DEGREE | 1 | $3.95 | |
| 5 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 6 | 0616-062 | PLUG,SEATBASE-RIGHT | 1 | $3.57 | |
| 6 | 0616-063 | PLUG,SEATBASE-LEFT | 1 | $3.95 | |
| 8 | 8017-610 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 BLK Z | 1 | $5.92 | |
| 9 | 8050-152 | WASHER,FLAT- #10 X .469 X .049 Z&Y | 1 | $3.16 | |
| 10 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 11 | 0117-054 | SEAL,GAS TANK-SPILL | 1 | $32.95 | |
| 12 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 13 | 0670-202 | CAP,GAS-W/GAUGE {10.25"} | 1 | $82.95 | |
| 14 | 1670-619 | PICKUP, FUEL-(MP12)SMALL NONVENTED | 1 | $69.95 | |
| 15 | 0610-075 | HOSE,GASLINE-10'ROLL | 1 | $150.95 | |
| 16 | 0670-235 | FITTING,TEE-5/16 | 1 | $4.54 | |
| 17 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 19 | 1670-635 | KIT, REBUILD-FUEL PUMP-PFA7 & PFA8 | 1 | $404.95 | |
| 20 | 0670-232 | RING,RETAINING-EFI PUMP | 1 | $6.59 | |
| 21 | 0670-309 | RING,MTG-FUEL PUMP | 1 | $17.87 | |
| 22 | 0670-314 | HOUSING/ISO-POD | 1 | $72.95 | |
| 23 | 0670-315 | HOSE, LOOPED FUEL PUMP | 1 | $63.95 | |
| 24 | 0670-316 | SPRING, COMPRESSION - ELEC FUEL PUMP | 1 | $5.95 | |
| 26 | 0670-326 | PLATE, ASS'Y/TANK | 1 | $68.95 | |
| 27 | 0770-093 | SOCKET, CONNECTOR-ASS'Y | 1 | $133.95 | |
| 30 | 0670-320 | ELBOW-FUEL PUMP | 1 | $13.95 | |
| 31 | 0670-351 | SEAL,MTG-FUEL PUMP EFI | 1 | $17.95 | |
| 33 | 0623-371 | WASHER,NYLON(ARDEN LWNY-016-9) | 1 | $0.15 | |
| 34 | 0686-157 | HARNESS,ADAPTER-FUEL PUMP | 1 | $50.95 | |
| 35 | 3003-899 | HOSE,AIR VENT | 1 | $25.95 | |
| 36 | 0623-285 | CABLE TIE,DOUBLE LOOP | 1 | $3.85 |
