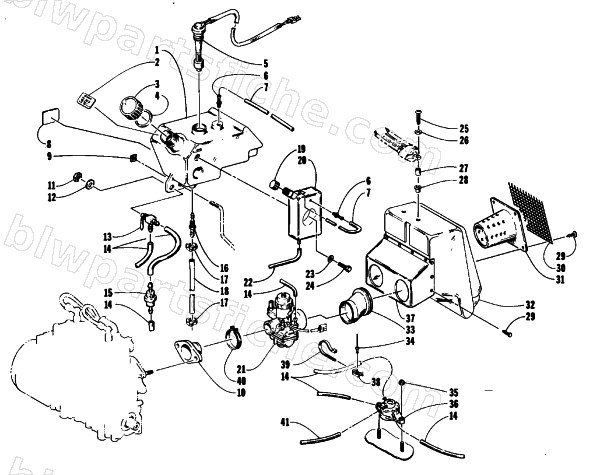

1993 Arctic Cat 580 ZR — OIL TANK, CARBURETOR, FUEL PUMP, AND SILENCER
1993 580 ZR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0636-276 | PUMP KIT,FUEL-ROUND | 1 | $62.95 | |
| 1 | 0770-096 | TANK,OIL | 1 | $100.95 | |
| 2 | 1611-564 | DECAL,OIL TANK | 1 | $13.73 | |
| 3 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 4 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 5 | 0609-031 | SENSOR,LOW OIL | 1 | $144.95 | |
| 6 | 0115-135 | VENT,GAS TANK | 1 | $1.95 | |
| 7 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 8 | 0611-978 | DECAL,FUEL SHUT-OFF VALVE | 1 | $10.95 | |
| 9 | 0623-434 | CLIP-PUSH ON .250 DIA. | 1 | $1.95 | |
| 10 | 0670-197 | FLANGE,CARB-38MM W/CLAMP | 1 | $66.95 | |
| 11 | 0623-287 | NUT,JAM-9/16-18 UNF | 1 | $1.95 | |
| 12 | 0623-288 | WASHER,FLAT-9/16 ID | 1 | $2.95 | |
| 13 | 0670-144 | VALVE,SHUT OFF-FUEL | 1 | $50.95 | |
| 14 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 14 | 0610-008 | HOSE, GAS LINE-3/16X25' | 1 | $93.95 | |
| 15 | 0470-988 | FILTER,FUEL-INLINE | 1 | $17.87 | |
| 16 | 0115-739 | FITTING,OIL TANK OUTLET | 1 | $5.95 | |
| 17 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 18 | 0610-011 | HOSE,OILLINE 5/16X25' | 1 | $109.95 | |
| 19 | 0670-035 | CAP,TANK-WATER | 1 | $16.49 | |
| 20 | 0606-470 | TANK,WATER-COOLANT | 1 | $42.95 | |
| 21 | 0770-084 | CARB,VM38-256W/CARB SWITCH | 1 | $703.95 | |
| 22 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 23 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 24 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 26 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 27 | 0107-630 | SPACER,FUEL PUMP | 1 | $11.95 | |
| 28 | 0623-084 | RIVET NUT,FLAT HEAD 10-32UNF X .130-.180 | 1 | $0.95 | |
| 29 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 30 | 0670-155 | SCREEN,AIR INTAKE | 1 | $44.95 | |
| 31 | 0670-151 | FUNNEL,AIR SILENCER | 1 | $29.95 | |
| 32 | 0770-116 | SILENCER,AIR-W/RIV NUTS | 1 | $88.95 | |
| 33 | 1670-389 | BOOT, AIR SILENCER | 1 | $37.95 | |
| 34 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 35 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 36 | 0670-311 | FUEL PUMP-ASSY.(DF52-152) | 1 | $124.95 | |
| 38 | 0623-228 | MOUNT,CABLE TIE | 1 | $2.95 | |
| 39 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 40 | 0670-110 | CLAMP,CARB-FLANGE (36/38 MM) | 1 | $27.95 | |
| 41 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 47 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 |
