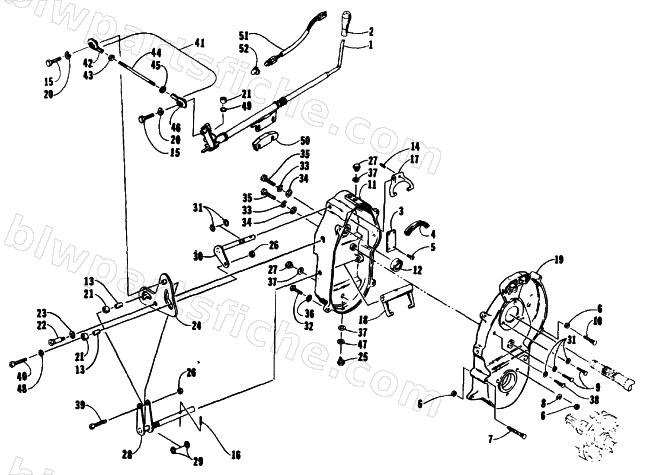

1991 Arctic Cat SUPER JAG — SHIFT LEVER AND DROPCASE ASSEMBLY
1991 SUPER JAG
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0702-154 | LEVER,SHIFT-WELD'T | 1 | $312.95 | |
| 2 | 0602-152 | KNOB,SHIFT LEVER | 1 | $15.11 | |
| 3 | 0602-221 | COVER,OIL VENT-DROPCASE COVER | 1 | $6.47 | |
| 4 | 0107-214 | SEAL,DROPCASE COVER | 1 | $21.95 | |
| 5 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 6 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 7 | 8011-140 | BOLT,CRG 5/16-18X2.75 GR1 Z&Y | 1 | $0.65 | |
| 8 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 9 | 0123-523 | BOLT,RIB NECK-RDH 5/16-18X.625 Z&Y | 1 | $3.02 | |
| 10 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 11 | 0702-156 | COVER,DROPCASE W/BEARING | 1 | $945.95 | |
| 12 | 0602-206 | BEARING,BALL .625 ID | 1 | $128.95 | |
| 13 | 0602-422 | SLEEVE,SHIFT ROLLER | 1 | $4.40 | |
| 14 | 8070-309 | PIN,SPRING-3/16 X 11/16 SLOTTED P&O | 1 | $0.95 | |
| 15 | 8002-132 | SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y | 1 | $0.95 | |
| 16 | 0623-542 | PIN,SPRING-3/16 X 7/8 COILED BLK | 1 | $1.92 | |
| 17 | 0602-184 | FORK,SHIFT-MACH-2 SPEED | 1 | $100.95 | |
| 18 | 0602-085 | FORK,SHIFT-MACHINED | 1 | $96.95 | |
| 19 | 0702-163 | DROPCASE W/RIBBED BOLTS | 1 | $170.95 | |
| 20 | 8051-247 | WASHER,SPR LOCK-5/16 .314X.593X.097 Z&Y | 1 | $0.40 | |
| 23 | 0623-130 | WASHER,SPRING-3/8 | 1 | $1.50 | |
| 25 | 0623-251 | PLUG,DROPCASE COVER-MAGNETIC | 1 | $22.01 | |
| 26 | 8041-246 | NUT,HEX THIN LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 27 | 0623-293 | PLUG, DRAIN | 1 | $2.61 | |
| 28 | 0702-119 | SHAFT,SHIFT-WELDMENT | 1 | $61.95 | |
| 29 | 0602-021 | SEAL,O-RING .50 OD | 1 | $0.54 | |
| 30 | 0702-085 | SHAFT-WELDMENT | 1 | $125.95 | |
| 31 | 0607-025 | O-RING, STUD | 1 | $1.50 | |
| 33 | 8051-242 | WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y | 1 | $1.64 | |
| 34 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 35 | 8002-134 | SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y | 1 | $0.65 | |
| 36 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 37 | 0123-641 | WASHER,FIBER-1/2X13/16X.030 | 1 | $4.95 | |
| 38 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 39 | 8005-402 | SCREW, CAP-HSH 10-24X1.0 Z&Y | 1 | $0.68 | |
| 40 | 8005-401 | SCREW, CAP-HSH 10-24X.875 Z&Y | 1 | $0.68 | |
| 41 | 0702-148 | LINK,SHIFTING-ASS'Y | 1 | $172.95 | |
| 42 | 0602-322 | ROD END,5/16-24-RH | 1 | $29.95 | |
| 43 | 0123-144 | NUT,HEX-JAM 5/16-24 NF ZN | 1 | $0.26 | |
| 44 | 0602-320 | ROD,LINKAGE | 1 | $4.95 | |
| 45 | 0623-260 | NUT,HEX JAM 5/16-24 NF L H | 1 | $1.09 | |
| 46 | 0602-305 | ROD END L.H. 5/16-24 UNF | 1 | $22.95 | |
| 47 | 8050-332 | WASHER,FLAT- 1/2 X 1.000 X .063 Z&Y | 1 | $5.09 | |
| 48 | 8050-212 | WASHER,FLAT- 1/4 X .500 X .063 Z&Y | 1 | $0.68 | |
| 49 | 0623-298 | SNAP RING,EXTL-.25 DIA | 1 | $0.75 | |
| 50 | 0602-429 | SPACER,SHIFT PIVOT | 1 | $10.95 | |
| 51 | 0630-011 | SWITCH, ALARM | 1 | $60.95 | |
| 52 | 0630-013 | BOOT,SWITCH-REVERSE | 1 | $20.63 |
