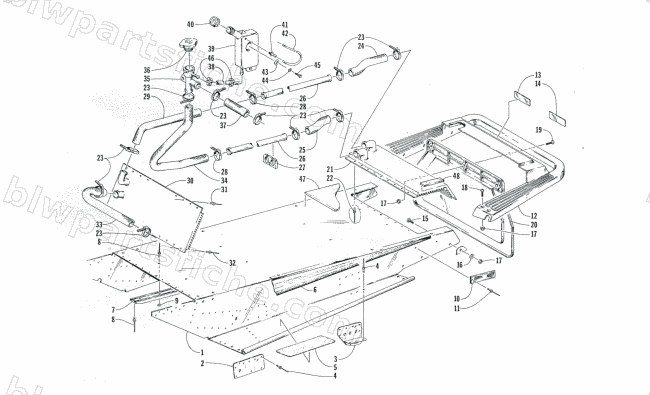

1990 Arctic Cat PROWLER — TUNNEL, COOLING, AND REAR BUMPER
1990 PROWLER
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0718-104 | TUNNEL-ASSY | 1 | $591.95 | |
| 2 | 2706-277 | PLATE,BODY REINF-PTD BLK | 1 | $27.95 | |
| 3 | 0706-200 | BRKT,SUSPENSION-WELDED | 1 | $74.95 | |
| 3 | 0706-201 | BRKT,SUSPENSION-WELDED | 1 | $74.95 | |
| 4 | 8060-502 | RIVET,BLIND-DH SS52-BLK | 1 | $0.95 | |
| 6 | 0611-684 | DECAL,TUNNEL-RH | 1 | $81.95 | |
| 6 | 0611-685 | DECAL,TUNNEL-LH | 1 | $79.95 | |
| 8 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 9 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 10 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 11 | 8060-428 | RIVET,BLIND-DH AA56 BLK | 1 | $0.81 | |
| 12 | 0716-223 | BUMPER W/STEEL INSERT | 1 | $181.95 | |
| 13 | 0212-133 | DECAL,TOWING CAUTION FRENCH | 1 | $8.95 | |
| 14 | 0212-271 | DECAL,CAUTION TOWING | 1 | $8.95 | |
| 15 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 16 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 18 | 8007-615 | SCREW,MACH-CRTH 1/4-20X1.50 G2 BE | 1 | $1.95 | |
| 19 | 8007-612 | R/B 8007-582 | 1 | $0.75 | |
| 20 | 0606-505 | SNOWFLAP-30 DG CHROME-PLASTIC | 1 | $91.95 | |
| 21 | 0706-307 | HEAT EXCHANGER,WELDMT-REAR | 1 | $223.95 | |
| 22 | 0123-784 | RIVET3/16X1/4 SSPQ-64 | 1 | $1.19 | |
| 23 | 0214-015 | CLAMP,HOSE-#16/#17 | 1 | $2.19 | |
| 24 | 0610-040 | HOSE,RH TUBE TO REAR EXCH | 1 | $24.95 | |
| 25 | 0610-041 | HOSE,REAR EXCH TO LH TUBE | 1 | $21.95 | |
| 26 | 0606-468 | TUBE,HEAT EX. 39 | 1 | $55.95 | |
| 28 | 0623-168 | CLAMP,HOSE-1.375 | 1 | $6.34 | |
| 29 | 0610-039 | HOSE,FRT EXCH TO RH TUBE | 1 | $26.95 | |
| 30 | 0706-501 | R/B 0706-826 | 1 | $111.69 | |
| 31 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 32 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 33 | 0610-038 | HOSE,PUMP TO FRT EXCH | 1 | $47.95 | |
| 34 | 0610-042 | HOSE,LH TUBE TO FILLER NECK | 1 | $51.95 | |
| 35 | 2606-859 | FILLER NECK | 1 | $38.95 | |
| 36 | 0606-268 | CAP,MINI RADIATOR-13LBS | 1 | $24.77 | |
| 37 | 0610-037 | HOSE,FILLER NECK TO ENGINE | 1 | $23.95 | |
| 38 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 39 | 0606-470 | TANK,WATER-COOLANT | 1 | $42.95 | |
| 40 | 0670-035 | CAP,TANK-WATER | 1 | $16.49 | |
| 41 | 0115-135 | VENT,GAS TANK | 1 | $1.95 | |
| 42 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 43 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 44 | 8051-217 | WASHER,SPR LOCK-1/4 .252X.489X.077 Z&Y | 1 | $0.35 | |
| 45 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 46 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 47 | 0617-097 | PAD,TOOL BOX | 1 | $14.95 |
