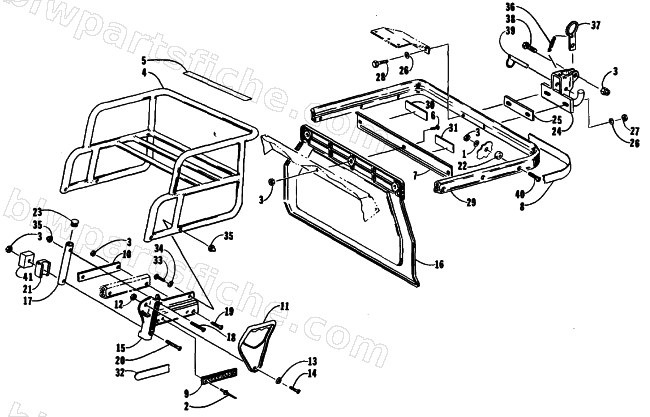

1990 Arctic Cat JAG MOUNTAIN CAT — RACK AND REAR BUMPER
1990 JAG MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 2 | 8060-428 | RIVET,BLIND-DH AA56 BLK | 1 | $0.81 | |
| 3 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 4 | 0706-376 | RACK,SAFARI | 1 | $286.95 | |
| 6 | 8011-071 | BOLT,CRG 1/4-20X.875 GR1 BLK | 1 | $0.25 | |
| 9 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 10 | 0606-528 | SPACER,BUMPER | 1 | $23.95 | |
| 12 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 13 | 0123-765 | WASHER,CUP .265X1.06 12 GA | 1 | $5.78 | |
| 14 | 8007-611 | SCREW,MACH-CRTH 1/4-20X.875 G2 BE | 1 | $0.15 | |
| 15 | 0706-448 | BRKT,BACKREST-RH-DRILLED | 1 | $100.95 | |
| 15 | 0706-449 | BRKT,BACKREST-LH-DRILLED | 1 | $100.95 | |
| 16 | 0606-505 | SNOWFLAP-30 DG CHROME-PLASTIC | 1 | $91.95 | |
| 17 | 0606-627 | TUBE,SPACER-BACKREST BRKT | 1 | $29.95 | |
| 18 | 0623-179 | SCREW,MACH-OV HD-1/4-20X1 1/2 | 1 | $0.40 | |
| 19 | 0623-205 | SCREW,MACH FH 1/4-20 X 2 | 1 | $1.09 | |
| 20 | 0623-223 | SCREW,MACH-OV HD-1/4-20X2.75-BLK | 1 | $1.23 | |
| 21 | 0706-460 | SPACER,BACKREST TUBE | 1 | $7.95 | |
| 22 | 0606-529 | SPACER,BUMPER-ROUND | 1 | $36.95 | |
| 23 | 0606-487 | CLOSURE,TUBE-3/4 X 14 GA. | 1 | $13.73 | |
| 24 | 0706-727 | HITCH,PINTAL-ASSY-SWEDISH | 1 | $109.95 | |
| 26 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 27 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 28 | 8002-136 | SCREW,CAP-HH 5/16-18 X1.75 G5 Z&Y | 1 | $0.95 | |
| 29 | 0706-292 | BUMPER,REAR | 1 | $107.95 | |
| 30 | 0212-133 | DECAL,TOWING CAUTION FRENCH | 1 | $8.95 | |
| 31 | 0212-271 | DECAL,CAUTION TOWING | 1 | $8.95 | |
| 33 | 8002-045 | SCREW, CAP-HH 1/4-20 X 1.50 G5 Z&Y | 1 | $0.95 | |
| 34 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 36 | 0623-086 | SPRING,LATCH-SWEDISH HITCH | 1 | $6.95 | |
| 38 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 39 | 0623-213 | PIN,HITCH-COTTERLESS-SWEDISH | 1 | $20.63 | |
| 40 | 0123-982 | SCREW,MACH FH 1/4-20X1-3/4 | 1 | $0.25 |
