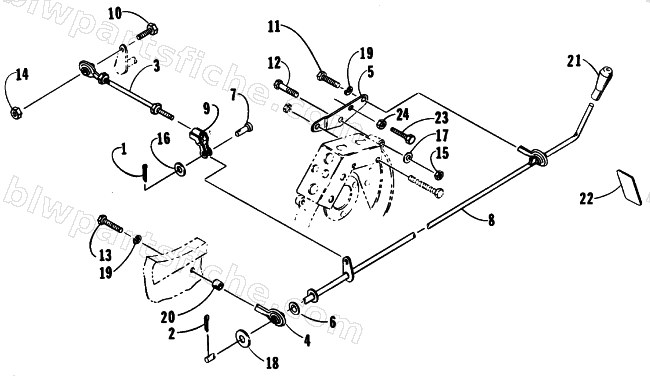

1990 Arctic Cat EL TIGRE EXT MOUNTAIN CAT — REVERSE SHIFT LEVER ASSEMBLY
1990 EL TIGRE EXT MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 0123-458 | PIN,COTTER 1/8X1 | 1 | $0.40 | |
| 3 | 0602-151 | LINK,SHIFTING-AFS MODELS | 1 | $77.95 | |
| 4 | 0602-163 | ROD END,FEMALE-.375 | 1 | $24.77 | |
| 5 | 0602-172 | BRKT,ROD END MTG-SHIFT LEVER | 1 | $30.95 | |
| 6 | 0623-130 | WASHER,SPRING-3/8 | 1 | $1.50 | |
| 7 | 0623-132 | PIN,CLEVIS-.25X.75 LG | 1 | $2.47 | |
| 8 | 0702-056 | LEVER,SHIFT-WELDT | 1 | $80.95 | |
| 9 | 0702-057 | YOKE,LINKAGE-WELDM'T | 1 | $40.95 | |
| 10 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 11 | 8004-222 | SCREW,CAP-HH 3/8-24X1.0 G5 Z&Y | 1 | $0.55 | |
| 12 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 13 | 8004-224 | SCREW,CAP-HH 3/8-24X1.25 G5 Z&Y | 1 | $0.55 | |
| 14 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 15 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 16 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 17 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 18 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 19 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 20 | 0114-312 | SPACER,FRONT-SHOCK MTG | 1 | $16.49 | |
| 21 | 0602-152 | KNOB,SHIFT LEVER | 1 | $15.11 | |
| 23 | 8003-047 | SCREW,CAP-HH 1/4-28 X2.00 G2 Z&Y | 1 | $0.45 | |
| 24 | 8042-396 | NUT,1/4-28 HEX-REG-GR5 Z&Y | 1 | $0.15 |
