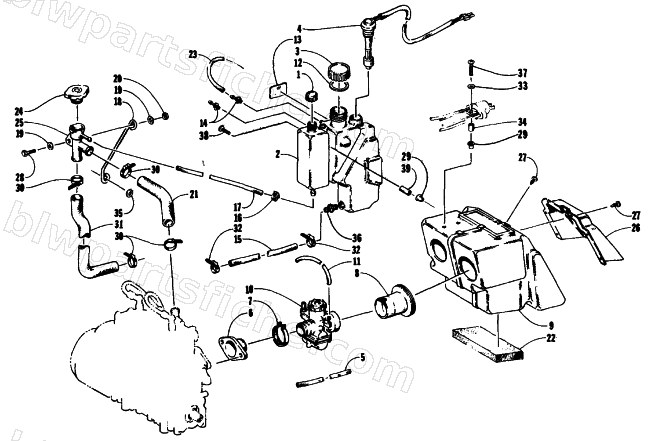

1990 Arctic Cat EL TIGRE EXT MOUNTAIN CAT — OIL/WATER TANK, CARBURETOR, AND SILENCER ASSEMBLIES
1990 EL TIGRE EXT MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0670-035 | CAP,TANK-WATER | 1 | $16.49 | |
| 2 | 0670-152 | TANK,OIL/WATER | 1 | $113.95 | |
| 3 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 4 | 0609-503 | SENSOR,OIL LEVEL-ROTARY W/SEAL | 1 | $75.95 | |
| 5 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 6 | 0670-197 | FLANGE,CARB-38MM W/CLAMP | 1 | $66.95 | |
| 7 | 0670-110 | CLAMP,CARB-FLANGE (36/38 MM) | 1 | $27.95 | |
| 8 | 1670-390 | BOOT, AIR SILENCER | 1 | $68.95 | |
| 10 | 0670-114 | CARBURETOR-VM38-210 | 1 | $537.95 | |
| 11 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 11 | 0610-008 | HOSE, GAS LINE-3/16X25' | 1 | $93.95 | |
| 12 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 13 | 0611-384 | DECAL,OIL TANK | 1 | $6.95 | |
| 14 | 0115-135 | VENT,GAS TANK | 1 | $1.95 | |
| 15 | 0610-018 | HOSE 1/2 X15' | 1 | $257.95 | |
| 16 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 17 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 18 | 0606-218 | BRKT,MTG-FILLER | 1 | $22.01 | |
| 19 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 20 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 21 | 0610-034 | HOSE,FILLER NECK TO ENGINE | 1 | $31.95 | |
| 22 | 0617-050 | FOAM,AIRBOX BOTTOM 1.0X4.0X7.0 | 1 | $8.95 | |
| 23 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 24 | 0606-268 | CAP,MINI RADIATOR-13LBS | 1 | $24.77 | |
| 25 | 2606-859 | FILLER NECK | 1 | $38.95 | |
| 27 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 28 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 29 | 0623-084 | RIVET NUT,FLAT HEAD 10-32UNF X .130-.180 | 1 | $0.95 | |
| 30 | 0214-015 | CLAMP,HOSE-#16/#17 | 1 | $2.19 | |
| 31 | 0610-036 | HOSE,RH TUBE - FILLER NECK | 1 | $51.95 | |
| 32 | 0623-028 | CLAMP,5/16-3/4DIA | 1 | $3.57 | |
| 33 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 34 | 0107-630 | SPACER,FUEL PUMP | 1 | $11.95 | |
| 35 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 36 | 0670-118 | OUTLET,OILTANK-1/2 TUBE | 1 | $4.95 | |
| 38 | 0623-204 | SCREW, MACH - PHPNH, #10-32X2.5 BLK | 1 | $0.95 | |
| 39 | 0670-124 | SPACER,SILENCER/OIL TANK | 1 | $3.30 |
