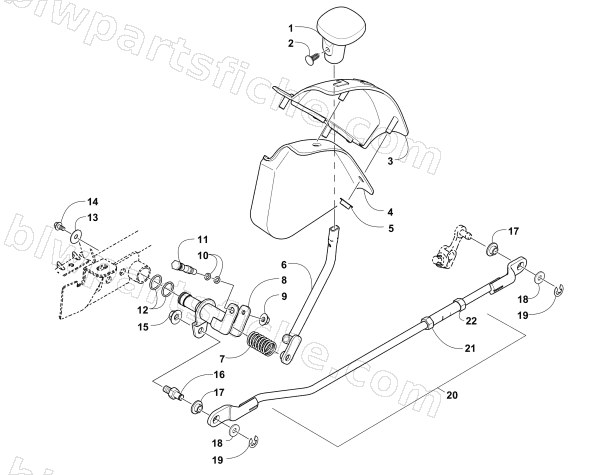

2018 Arctic Cat ALTERRA 700 MUD PRO LTD EPS — SHIFT LEVER ASSEMBLY
2018 ALTERRA 700 MUD PRO LTD EPS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0402-843 | KNOB,SHIFT | 1 | $16.49 | |
| 2 | 0423-345 | CLIP,PUSH | 1 | $0.95 | |
| 4 | 2406-345 | SHIELD,SHIFT GATE | 1 | $20.63 | |
| 5 | 0423-357 | NUT, STAMPED-1/4" (SD 25001 SOH) | 1 | $0.95 | |
| 6 | 1502-977 | LEVER,SHIFT-PTD | 1 | $50.95 | |
| 7 | 2402-117 | SPRING,SHIFTER | 1 | $1.64 | |
| 8 | 1502-957 | SHAFT,SHIFT-PTD BLACK | 1 | $54.95 | |
| 9 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 10 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 11 | 0402-675 | AXLE,PIVOT,SHAFT | 1 | $20.63 | |
| 12 | 0423-299 | O-RING,-016 (5/8X3/4X1/16) | 1 | $1.23 | |
| 13 | 0423-087 | WASHER,5/16 X 1 1/8-1/16 -Z&Y | 1 | $0.40 | |
| 14 | 8408-812 | SCREW,CAP-HFH M8X1.25X12 CL8.8 Z&Y | 1 | $1.78 | |
| 15 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 16 | 1402-621 | PIN,SHIFT LINKAGE MOUNT | 1 | $3.57 | |
| 17 | 0423-091 | BUSHING,SHIFT | 1 | $3.16 | |
| 18 | 0623-094 | WASHER, FLAT - 5/16 ID | 1 | $0.40 | |
| 19 | 0423-169 | E-RING,5/16-(.242 X.588 X.035) | 1 | $0.68 | |
| 20 | 1502-200 | LINKAGE,SHIFT-ASSEMBLY-650H1 | 1 | $42.95 | |
| 21 | 0123-917 | NUT, HEX 3/8-24 LH | 1 | $1.37 | |
| 22 | 0623-294 | NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE | 1 | $0.26 |
