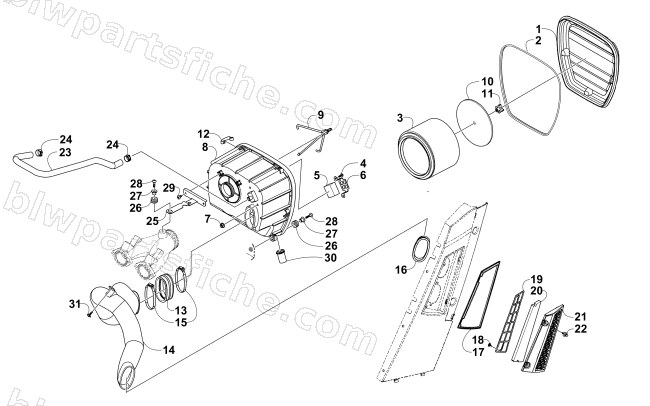

2017 Arctic Cat WILDCAT TRAIL XT EPS LIMITED EDITION — AIR INTAKE ASSEMBLY
2017 WILDCAT TRAIL XT EPS LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0470-994 | LID,AIR CLEANER | 1 | $30.95 | |
| 2 | 0470-995 | GASKET,AIR CLEANER | 1 | $19.25 | |
| 3 | 0470-996 | FILTER,AIR CLEANER | 1 | $64.95 | |
| 4 | 8477-516 | SCREW,MACH-TSTRH M5X0.8X16 Z&BLK | 1 | $0.68 | |
| 5 | 1470-002 | FILTER,CRANK VENT | 1 | $10.97 | |
| 6 | 1470-003 | RETAINER,CRANK VENT FILTER | 1 | $61.95 | |
| 7 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 8 | 0570-373 | AIR BOX WELDMENT | 1 | $154.95 | |
| 9 | 1470-007 | RETAINER,AIR FILTER | 1 | $92.95 | |
| 10 | 0470-981 | SUPPORT, AIR FILTER | 1 | $65.95 | |
| 11 | 1423-251 | KNOB, 1.75 OD 5/16-18 X .62 BLK PLASTIC | 1 | $8.95 | |
| 12 | 0423-455 | CLIP,SPRING | 1 | $3.44 | |
| 13 | 0470-999 | BOOT,AIR CLEANER-OUTLET | 1 | $12.35 | |
| 14 | 0470-986 | DUCT,AIR CLEANER | 1 | $47.95 | |
| 15 | 0423-057 | CLAMP,HOSE-WORM (NORMA 70-90X9mm) | 1 | $4.40 | |
| 16 | 1470-056 | SEAL, INTAKE DUCT | 1 | $9.59 | |
| 17 | 1470-057 | SEAL, INTAKE VENT | 1 | $16.49 | |
| 18 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 19 | 1470-031 | RETAINER,AIR INTAKE FILTER | 1 | $10.97 | |
| 20 | 1470-032 | FILTER, AIR INTAKE | 1 | $3.57 | |
| 21 | 4406-265 | FASCIA,SIDE VENT | 1 | $10.97 | |
| 22 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 23 | 0470-982 | HOSE, CRANK VENT | 1 | $20.63 | |
| 24 | 0423-045 | CLAMP,HOSE-SPRING(.685"ID X.38") | 1 | $1.78 | |
| 25 | 0470-983 | MOUNT,AIR CLEANER-UPPER | 1 | $13.73 | |
| 26 | 0423-465 | GROMMET,RUBBER-12.7X23.8125 | 1 | $3.16 | |
| 27 | 0423-669 | SPACER,STEEL | 1 | $1.37 | |
| 28 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 29 | 8468-613 | SCREW,MACH-TSPNH M6X1.0X12 CL8.8 W/2343 | 1 | $1.50 | |
| 30 | 0470-947 | PLUG, AIR CLEANER DRAIN | 1 | $3.71 | |
| 31 | 1423-198 | SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK | 1 | $0.95 |
