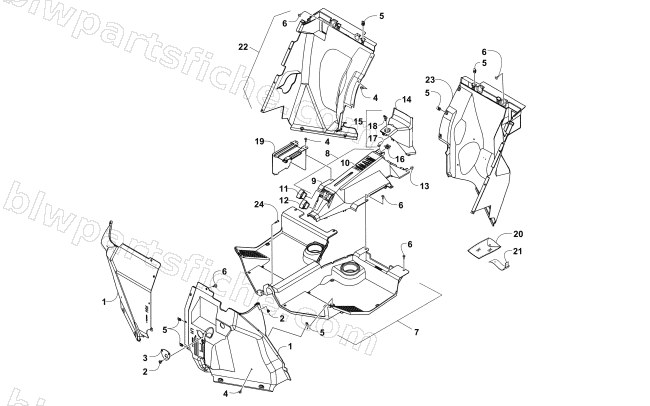

2017 Arctic Cat WILDCAT TRAIL SE EPS — CONSOLE AND FLOOR PANEL ASSEMBLY
2017 WILDCAT TRAIL SE EPS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4406-270 | PANEL,FRONT SPLASH-RH | 1 | $82.95 | |
| 1 | 4406-271 | PANEL,FRONT SPLASH-LH | 1 | $82.95 | |
| 2 | 0623-544 | PLUG, CHRISTMAS TREE | 1 | $0.54 | |
| 3 | 4406-346 | SHIELD,SPLASH-STEERING SHAFT | 1 | $2.47 | |
| 4 | 0423-609 | SCREW,MACH-TSPNWH M6X1.0X23.5 BLK | 1 | $0.95 | |
| 5 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 6 | 1423-198 | SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK | 1 | $0.95 | |
| 7 | 7506-070 | FLOOR-ASSEMBLY | 1 | $262.95 | |
| 8 | 0417-024 | SEAL,FOAM (1/2"W X 1/4"T) | 1 | $0.95 | |
| 9 | 5506-603 | CENTER CONSOLE W/ WARNING DECALS | 1 | $91.95 | |
| 10 | 3411-780 | DECAL,WARNING-REVERSE | 1 | $10.97 | |
| 11 | 0409-176 | SWITCH, WINCH-LIGHTED | 1 | $26.95 | |
| 12 | 0409-071 | SWITCH,REVERSE OVERRIDE | 1 | $47.95 | |
| 13 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 14 | 4406-268 | PANEL,OIL ACCESS | 1 | $20.63 | |
| 15 | 1423-218 | FASTENER,QUARTER TURN - ASSEMBLY | 1 | $4.54 | |
| 16 | 1423-208 | RECEIVER,QUARTER TURN FASTENER | 1 | $1.95 | |
| 17 | 1423-209 | RETAINER,QUARTER TURN FASTENER | 1 | $0.95 | |
| 18 | 1423-207 | KNOB,QUARTER TURN FASTENER | 1 | $2.75 | |
| 19 | 0445-104 | COVER,BATTERY | 1 | $13.73 | |
| 20 | 0544-025 | KIT,TOOL-P145 | 1 | $65.95 | |
| 21 | 0444-291 | RETAINER,VELCRO (2" X 9") | 1 | $10.97 | |
| 23 | 4406-273 | R/B 6406-927 | 1 | $109.95 | |
| 24 | 1423-281 | SCREW,BODY M6X1.0X25 W LEAD-IN BLACK | 1 | $1.37 |
