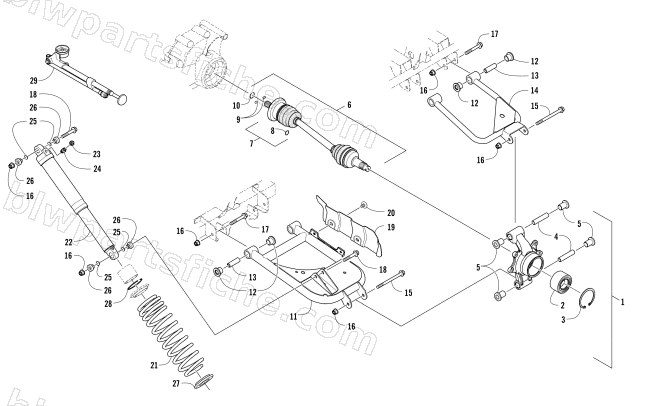

2017 Arctic Cat HDX 700 CREW XT — REAR SUSPENSION ASSEMBLY
2017 HDX 700 CREW XT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 4 | 0403-437 | COLLAR,SUSPENSION BUSHING-REAR K | 1 | $6.89 | |
| 5 | 0403-283 | BUSHING,REAR SUSPENSION | 1 | $2.75 | |
| 6 | 2502-548 | R/B 2502-398 | 1 | $292.95 | |
| 7 | 2436-111 | KIT,REPAIR-CV BOOT | 1 | $80.95 | |
| 9 | 1402-884 | PIN,TRANSFER,LONG-COUPLER AXLE | 1 | $1.64 | |
| 10 | 1402-890 | CIRCLIP,25MM | 1 | $5.09 | |
| 11 | 0504-592 | A-ARM,REAR LOWER RH-BLACK-ASSY | 1 | $187.95 | |
| 11 | 0504-593 | A-ARM,REAR LOWER LH-BLK ASSY | 1 | $187.95 | |
| 12 | 0403-409 | BUSHING,A-ARM SUSPENSION | 1 | $2.47 | |
| 13 | 0403-438 | COLLAR,SUSPENSION BUSHING-A-ARM | 1 | $4.95 | |
| 14 | 0504-872 | A-ARM,REAR-UPPER-RH-ASSY | 1 | $108.95 | |
| 14 | 0504-873 | A-ARM,REAR UPPER-LH - ASSY | 1 | $108.95 | |
| 15 | 8409-000 | SCREW, CAP-HFH M10-1.25 X100 Z&Y CL10.9 | 1 | $1.37 | |
| 17 | 8409-075 | SCREW,CAP-HFH M10X1.25X75 CL10.9 Z&Y | 1 | $1.92 | |
| 18 | 8409-060 | SCREW,CAP-HFH M10X1.25X60 CL10.9 Z&Y | 1 | $3.71 | |
| 19 | 1406-068 | GUARD,BOOT-REAR-RH (BLACK) | 1 | $37.95 | |
| 19 | 1406-069 | GUARD,BOOT-REAR-LH (BLACK) | 1 | $37.95 | |
| 20 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 21 | 0504-612 | SPRING,COIL-REAR-BLACK | 1 | $102.95 | |
| 21 | 0504-629 | SPRING,COIL-REAR-PTD-WHITE | 1 | $102.95 | |
| 23 | 2603-511 | VALVE,AIR-LOW TEMP (FOX) | 1 | $32.95 | |
| 24 | 3603-366 | CAP,VALVE-FLOAT GEN II-BLK-W/ O-RING | 1 | $38.95 | |
| 25 | 2604-698 | O-RING,5/8ID X 7/8OD | 1 | $0.40 | |
| 26 | 0504-684 | SPACER,SPHERICAL BEARING | 1 | $2.33 | |
| 29 | 2603-614 | PUMP,FOX HP W/BLEED-150 PSI (FLOAT2) | 1 | $69.95 |
