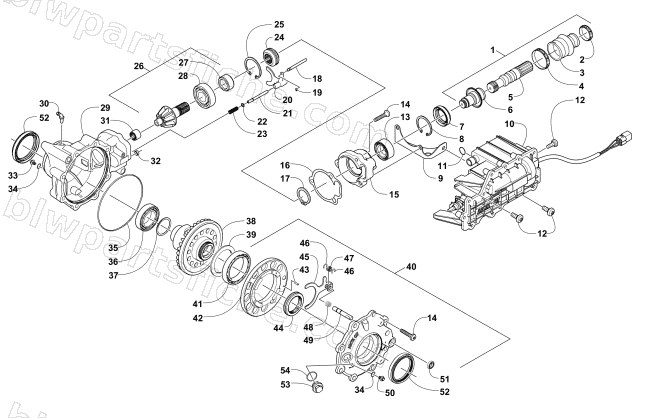

2017 Arctic Cat ALTERRA TRV 550 XT EPS — FRONT DRIVE GEARCASE ASSEMBLY
2017 ALTERRA TRV 550 XT EPS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2502-131 | GEARCASE,FRONT-ASSY (3.6) | 1 | $2,079.95 | |
| 1 | 1502-083 | SHAFT,PROPELLER-ASSEMBLY | 1 | $150.95 | |
| 2 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 3 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 4 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 5 | 1402-045 | SHAFT, OUTPUT (500) | 1 | $50.95 | |
| 6 | 1502-085 | SHAFT,INPUT-ASSEMBLY | 1 | $90.95 | |
| 7 | 1402-011 | SEAL | 1 | $5.51 | |
| 8 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 9 | 1502-237 | BRACKET,ACTUATOR-WELD'T | 1 | $45.95 | |
| 10 | 2502-194 | ACTUATOR,ELEC LOCK | 1 | $454.95 | |
| 11 | 1402-981 | O-RING,ACTUATOR-FRONT GEARCASE | 1 | $0.68 | |
| 12 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 13 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 14 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 15 | 0502-528 | HOUSING,PINION-MACH | 1 | $180.95 | |
| 16 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 17 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 18 | 0402-997 | PUSHROD,SELECTOR | 1 | $66.95 | |
| 19 | 0423-402 | RING,RETAINING-4MM EXT. | 1 | $3.16 | |
| 20 | 0402-998 | FORK,SELECTOR | 1 | $82.95 | |
| 21 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 22 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 23 | 0402-999 | SPRING,RETURN-4WD | 1 | $1.78 | |
| 24 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 25 | 1423-067 | RING,RETAINING-INTL-65mm (DHO-62 ST ZDL) | 1 | $2.06 | |
| 26 | 1502-863 | GEAR,10 TOOTH PINION-SUBASSEMBLY | 1 | $192.95 | |
| 27 | 1402-977 | COLLAR,RETAINING | 1 | $49.95 | |
| 28 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 29 | 1502-856 | HOUSING,GEARCASE-MACHINED | 1 | $280.95 | |
| 30 | 2402-160 | FITTING,45 DEG BARB | 1 | $42.95 | |
| 31 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 32 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 33 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 34 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 35 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 36 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 37 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 37 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 37 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 37 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 37 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 38 | 1502-860 | GEAR (36T 3.6 LOCK)-WELDMENT | 1 | $679.95 | |
| 39 | 1402-074 | SHIM, 1.3 | 1 | $30.95 | |
| 39 | 1402-075 | SHIM, 1.4 | 1 | $30.95 | |
| 39 | 1402-076 | SHIM, 1.5 | 1 | $30.95 | |
| 39 | 1402-077 | SHIM, 1.6 | 1 | $30.95 | |
| 39 | 1402-078 | SHIM, 1.7 | 1 | $30.95 | |
| 41 | 1402-053 | BEARING, BALL (6912 C3) | 1 | $118.95 | |
| 42 | 0502-413 | FLANGE,BEARING-MACH | 1 | $102.95 | |
| 43 | 1402-079 | PIN, PARALLEL | 1 | $1.78 | |
| 44 | 1402-042 | COLLAR, SLIDING - LOCK | 1 | $100.95 | |
| 45 | 1402-054 | FORK | 1 | $69.95 | |
| 46 | 1402-058 | RING, RETAINING | 1 | $9.59 | |
| 47 | 1402-057 | SPRING | 1 | $20.63 | |
| 48 | 1402-063 | SPRING | 1 | $3.02 | |
| 49 | 1402-656 | SHAFT,LOCK | 1 | $37.95 | |
| 50 | 1402-211 | PLUG, OIL LEVEL | 1 | $20.63 | |
| 51 | 1402-056 | SEAL | 1 | $20.63 | |
| 52 | 2402-240 | SEAL,48X84X9 FKM | 1 | $26.95 | |
| 53 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 54 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 |
