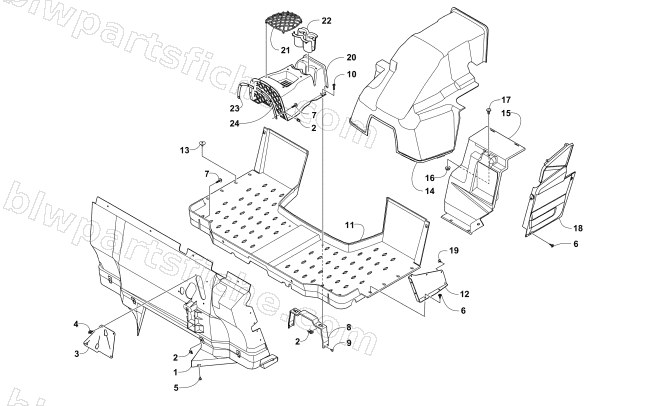

2016 Arctic Cat PROWLER 700 XT EPS — CONSOLE AND FLOOR PANEL ASSEMBLY
2016 PROWLER 700 XT EPS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4406-994 | PANEL,INNER FENDER-ROUTED | 1 | $212.95 | |
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 0405-539 | BOOT,STEERING(POWER) & PEDAL | 1 | $9.59 | |
| 4 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 5 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 6 | 1423-198 | SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK | 1 | $0.95 | |
| 7 | 0423-609 | SCREW,MACH-TSPNWH M6X1.0X23.5 BLK | 1 | $0.95 | |
| 8 | 2516-313 | BRACKET,FLOOR SUPPORT-PAINTED | 1 | $42.95 | |
| 9 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 10 | 8468-670 | SCREW,MACH-TSPNH M6X1.0X70 CL8.8 BLK | 1 | $3.02 | |
| 11 | 2416-085 | R/B 5406-460 | 1 | $539.95 | |
| 12 | 7506-100 | BRKT,KICK PANEL MTG-RH-PTD | 1 | $20.63 | |
| 12 | 7506-101 | BRKT,KICK PANEL MTG-LH-PTD | 1 | $20.63 | |
| 13 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 14 | 4406-712 | CONSOLE,CENTER (2015 R) | 1 | $150.95 | |
| 15 | 2416-270 | PANEL,SPLASH-REAR-RH | 1 | $66.95 | |
| 15 | 2416-271 | PANEL,SPLASH-REAR-LH | 1 | $50.95 | |
| 16 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 17 | 1423-133 | SCREW,SHOULDER 11 X 3.5 X 6MM | 1 | $3.44 | |
| 18 | 4406-612 | PANEL,SIDE-RR-RH | 1 | $66.95 | |
| 18 | 4406-613 | PANEL,SIDE-RR-LH | 1 | $50.95 | |
| 19 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 20 | 2416-081 | TUNNEL,CENTER | 1 | $74.95 | |
| 21 | 2416-111 | NET,STORAGE BOX | 1 | $33.95 | |
| 22 | 2416-109 | GROMMET,CUPHOLDER | 1 | $37.95 | |
| 23 | 0417-019 | FOAM,TUNNEL-LH | 1 | $12.35 | |
| 24 | 0417-018 | FOAM,TUNNEL-RH | 1 | $12.35 |
