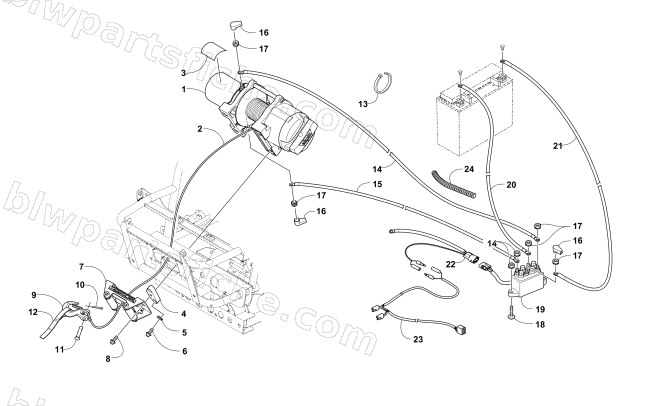

WINCH ASSEMBLY
2016 HDX 700 XT SE /
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 3 | 1411-826 | DECAL,WINCH-ARCTIC CAT/WARN(3.0 RT/XT) | 1 | $1.95 | |
| 4 | 3406-171 | SPACER,FAIRLEAD (P152) | 1 | $47.95 | |
| 5 | 8051-246 | WASHER,SPR LOCK-5/16 .314X.593X.097 Z&C | 1 | $0.68 | |
| 6 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 7 | 2441-934 | Plow Roller Fairlead - ROV | 1 | $44.95 | |
| 8 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 9 | 1441-833 | HOOK,WINCH | 1 | $42.95 | |
| 10 | 0623-175 | PIN,COTTER 3/32 X 1 | 1 | $0.40 | |
| 11 | 1441-834 | PIN | 1 | $3.57 | |
| 12 | 1441-781 | STRAP,WCH HOOK-"ARCTIC CAT"(RB 3441-150) | 1 | $6.95 | |
| 13 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 14 | 1441-348 | CABLE,SOLENOID-WINCH (106" BLU #6) | 1 | $53.95 | |
| 15 | 1441-347 | CABLE,SOLENOID-WINCH (106" YEL #6) | 1 | $53.95 | |
| 16 | 0645-019 | BOOT,TERMINAL-BATTERY | 1 | $4.40 | |
| 17 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 18 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 19 | 0409-066 | R/B 0409-246 | 1 | $139.95 | |
| 20 | 0445-079 | CABLE,BATTERY-ENGINE(24" BLK #6) | 1 | $33.95 | |
| 21 | 0445-110 | CABLE,BATTERY-SOLENOID-22" RED #6 | 1 | $33.95 | |
| 22 | 0486-276 | HARNESS,WINCH SOLENOID JUMPER | 1 | $33.95 | |
| 23 | 0486-543 | HARNESS,WINCH-BACKLIT(PROWLER) | 1 | $58.95 | |
| 24 | 3706-134 | LOOM,17"-CTL (0619-139) | 1 | $3.44 |
