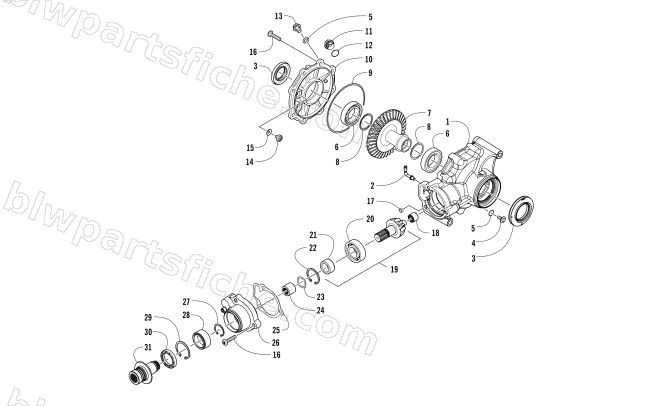

2016 Arctic Cat HDX 700 XT SE HUNTER EDITION — REAR DRIVE GEARCASE ASSEMBLY
2016 HDX 700 XT SE HUNTER EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1502-896 | HOUSING,GEARCASE-REAR MACH | 1 | $283.95 | |
| 2 | 2402-162 | FITTING,90 DEG BARB | 1 | $42.95 | |
| 3 | 2402-240 | SEAL,48X84X9 FKM | 1 | $26.95 | |
| 4 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 5 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 6 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 7 | 1402-032 | GEAR, REAR (36 TOOTH) | 1 | $324.95 | |
| 8 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 8 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 8 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 8 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 8 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 9 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 10 | 1502-897 | COVER,GEARCASE-REAR MACH | 1 | $126.95 | |
| 11 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 12 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 | |
| 13 | 1402-211 | PLUG, OIL LEVEL | 1 | $20.63 | |
| 14 | 0402-326 | BUTTON,THRUST | 1 | $6.34 | |
| 15 | 0402-429 | SHIM,6.3X18X1.3 | 1 | $10.97 | |
| 15 | 0402-430 | SHIM,6.3X18X1.4 | 1 | $12.35 | |
| 15 | 0402-431 | SHIM,6.3X18X1.5 | 1 | $12.35 | |
| 15 | 0402-432 | SHIM,6.3X18X1.6 | 1 | $10.97 | |
| 15 | 0402-433 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 16 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 17 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 18 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 19 | 1502-863 | GEAR,10 TOOTH PINION-SUBASSEMBLY | 1 | $192.95 | |
| 20 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 21 | 1402-977 | COLLAR,RETAINING | 1 | $49.95 | |
| 22 | 1423-067 | RING,RETAINING-INTL-65mm (DHO-62 ST ZDL) | 1 | $2.06 | |
| 23 | 0402-982 | WASHER,SPRING | 1 | $8.21 | |
| 24 | 0402-981 | COLLAR,SHAFT-SPLINED | 1 | $50.95 | |
| 25 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 26 | 0502-529 | HOUSING,PINION-MACH | 1 | $196.95 | |
| 27 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 28 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 29 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 30 | 1402-011 | SEAL | 1 | $5.51 | |
| 31 | 2502-156 | SHAFT,INPUT-ASSEMBLY | 1 | $94.95 |
