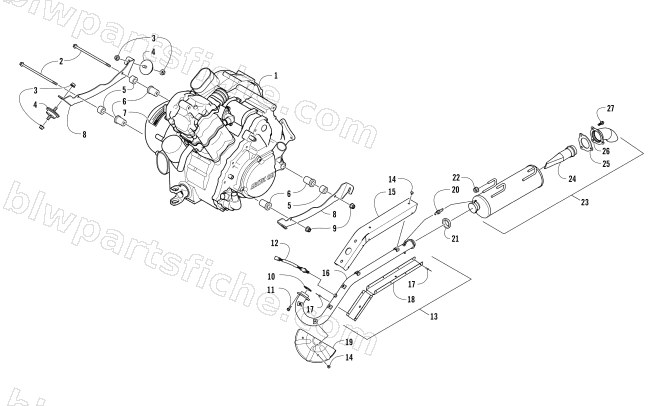

2016 Arctic Cat HDX 700 XT SE HUNTER EDITION — ENGINE AND EXHAUST
2016 HDX 700 XT SE HUNTER EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0800-177 | ENGINE,A700P B H1 ASSY (PRLR 1/2 T) | 1 | $6,096.95 | |
| 2 | 1423-064 | R/B 1423-431 | 1 | $20.95 | |
| 3 | 8424-002 | NUT,HEX-FLG M10X1.25 CL8 Z&Y | 1 | $0.68 | |
| 4 | 0408-014 | MOUNT,ENGINE | 1 | $47.95 | |
| 5 | 1423-025 | SPACER,ENGINE MOUNT | 1 | $10.97 | |
| 7 | 0411-426 | DECAL,WARNING-CLUTCH COVER-ATV | 1 | $3.30 | |
| 8 | 2516-768 | BRKT,ENGINE-RH-PTD BLK | 1 | $42.95 | |
| 8 | 2516-769 | BRKT,ENGINE-LH-PTD BLK | 1 | $42.95 | |
| 9 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 10 | 0412-338 | GASKET,EXHAUST PIPE | 1 | $20.63 | |
| 11 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 12 | 0630-302 | R/B 0430-135 | 1 | $162.95 | |
| 13 | 0512-827 | PIPE, EXHAUST-ASSEMBLY | 1 | $283.95 | |
| 14 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 15 | 0412-693 | SHIELD,PIPE - UPPER REAR | 1 | $58.95 | |
| 17 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 18 | 0412-840 | SHIELD, PIPE-LOWER | 1 | $33.95 | |
| 19 | 0512-547 | SHIELD,PIPE-HEAD BEND | 1 | $50.95 | |
| 20 | 0612-668 | SPRING,EXTENSION | 1 | $4.68 | |
| 21 | 0412-375 | SEAL,EXHAUST | 1 | $20.63 | |
| 22 | 0412-544 | GROMMET,EXHAUST HANGER | 1 | $3.30 | |
| 24 | 0512-647 | SPARK ARRESTER | 1 | $37.95 | |
| 25 | 0412-675 | GASKET,SPARK ARRESTER | 1 | $20.63 | |
| 26 | 0512-733 | TAIL PIPE ASSY-PTD HI TEMP BLK | 1 | $27.95 | |
| 27 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 |
