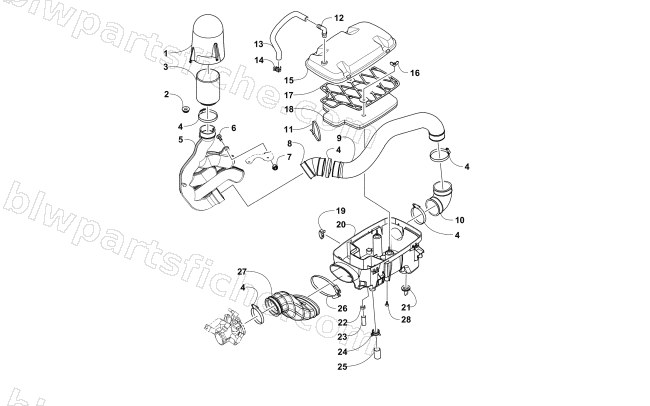

AIR INTAKE ASSEMBLY
2016 HDX 500 XT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1470-022 | SHIELD,DEBRIS PRE-FILTER | 1 | $10.97 | |
| 2 | 0423-678 | GROMMET,PANEL-SIDE | 1 | $2.06 | |
| 3 | 0470-834 | FILTER, DUST | 1 | $47.95 | |
| 4 | 0423-019 | CLAMP,HOSE-WORM (NORMA 50-70) | 1 | $2.47 | |
| 5 | 0513-058 | DUCT,AIR IN-WELDT | 1 | $47.95 | |
| 6 | 8476-825 | SCREW,MACH-TSTRH M8X1.25X25 Z&Y | 1 | $3.71 | |
| 7 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 8 | 0413-324 | DUCT-45 DEGREE | 1 | $15.11 | |
| 9 | 1470-017 | DUCT,INTAKE | 1 | $47.95 | |
| 10 | 0413-098 | BOOT,AIR DUCT | 1 | $16.49 | |
| 11 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 12 | 0470-881 | FITTING,ELBOW-1/4 NPT X1/2 HB (NYLON) | 1 | $3.57 | |
| 13 | 0410-226 | HOSE,VENT-CRANKCASE | 1 | $17.87 | |
| 14 | 1623-281 | CLAMP,HOSE-SPRING (12W X 18) | 1 | $2.61 | |
| 15 | 0470-861 | R/B 1470-220 | 1 | $99.95 | |
| 17 | 1470-030 | SCREEN,AIR FILTER | 1 | $47.95 | |
| 18 | 1470-029 | FILTER,AIR BOX | 1 | $47.95 | |
| 19 | 0423-455 | CLIP,SPRING | 1 | $3.44 | |
| 20 | 0570-392 | BOTTOM,AIR BOX-W/INSERTS | 1 | $235.95 | |
| 21 | 0470-442 | VALVE, AIR CLEANER | 1 | $13.73 | |
| 22 | 0610-563 | CLAMP, HOSE-13.2MM-15.7MM | 1 | $1.78 | |
| 23 | 0470-863 | CAP,DRAIN-AIRBOX | 1 | $2.06 | |
| 24 | 1623-287 | CLAMP,HOSE-SPRING (12W X 24) | 1 | $3.44 | |
| 25 | 0423-766 | CAP,DRAIN-AIR BOX | 1 | $2.06 | |
| 26 | 0423-554 | CLAMP,OVAL-( 64x125x15) | 1 | $20.63 | |
| 27 | 1470-016 | RUNNER,INTAKE | 1 | $27.95 | |
| 28 | 8468-612 | SCREW,MACH-TSPNH M5X0.8X20 CL8.8 BLK | 1 | $1.23 |
