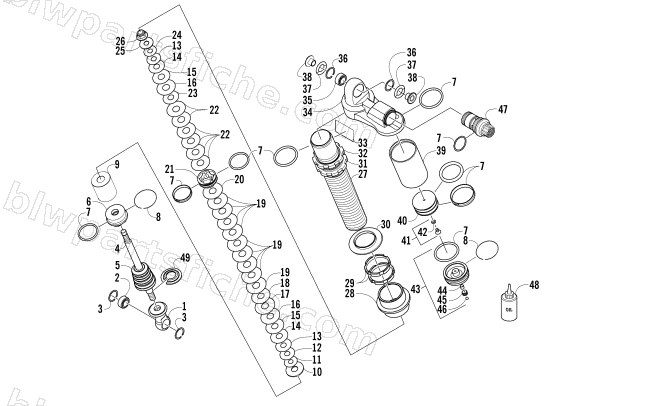

2013 Arctic Cat WILDCAT 1000 LTD LATE BUILD — REAR SUSPENSION SHOCK ABSORBER
2013 WILDCAT 1000 LTD LATE BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0404-363 | SHOCK,REAR (FOX) | 1 | $729.95 | |
| 1 | 0404-380 | EYELET,SHOCK-5/8-18 UNF X 2.10 LG | 1 | $64.95 | |
| 2 | 0404-375 | BEARING,SPHERICAL-.750 BORE X 1.4375 OD | 1 | $66.95 | |
| 3 | 0404-376 | RING,RETAINING-INTERNAL | 1 | $6.06 | |
| 4 | 0404-381 | SHAFT,CHROME-.620 OD X 15.50" TLG | 1 | $74.95 | |
| 5 | 0403-361 | BUMPER,.620 SHAFT X 2.350" TLG | 1 | $31.95 | |
| 6 | 0403-379 | BEARING,CAP ASSY-1.834 BORE X .620 SHAFT | 1 | $129.95 | |
| 7 | 0403-393 | SHOCK, SEAL REBUILD KIT-FOX | 1 | $94.95 | |
| 8 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 9 | 0404-382 | SPACER,SHAFT-.630 ID X 1.500 OD X 3.00 T | 1 | $31.95 | |
| 10 | 2604-449 | WASHER, TOPOUT-1.570OD X .500ID X .128TH | 1 | $13.73 | |
| 11 | 2604-476 | VALVE,.800 OD X .504 ID X .015 TH | 1 | $13.95 | |
| 12 | 2604-482 | VALVE,.950 OD X .504 ID X .015 TH | 1 | $6.95 | |
| 13 | 2604-488 | VALVE,1.100 OD X .504 ID X .015 TH | 1 | $6.95 | |
| 14 | 2604-688 | VALVE,1.250 OD X .504 ID X .015 TH | 1 | $12.35 | |
| 15 | 2604-494 | VALVE,1.350 OD X .504 ID X .015 TH | 1 | $12.95 | |
| 16 | 2604-499 | VALVE,1.425 OD X .504 ID X .015 TH | 1 | $6.95 | |
| 17 | 2604-504 | VALVE,1.600 OD X .504 ID X .015 TH | 1 | $12.95 | |
| 18 | 0404-383 | VALVE,1.300 OD X .504 ID X .004 TH | 1 | $13.95 | |
| 19 | 2604-502 | VALVE,1.600 OD X .504 ID X .010 TH | 1 | $12.95 | |
| 20 | 0403-385 | VALVE,DB 1.600 OD X .504 ID X .006 TH | 1 | $13.95 | |
| 21 | 0403-394 | PISTON,DAMPING-4PORT-1.834" BORE FOX | 1 | $66.95 | |
| 22 | 2604-496 | VALVE,1.425 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 23 | 0404-384 | VALVE,1.200 OD X .504 ID X .006 TH | 1 | $12.95 | |
| 24 | 0404-385 | VALVE,1.050 OD X .504 ID X .015 TH | 1 | $16.95 | |
| 25 | 0403-383 | WASHER,TOP OUT-1.230 X .504 X.082 | 1 | $12.95 | |
| 26 | 0403-362 | NUT,CENTER LOCK-1/2-20 GR A | 1 | $2.95 | |
| 27 | 0404-378 | BODY,SHOCK-1.834 BORE X 16.200 TLG | 1 | $267.95 | |
| 28 | 0403-346 | GUIDE,SPRING | 1 | $20.95 | |
| 29 | 0404-368 | NUT,JAM-REAR SHOCK | 1 | $25.95 | |
| 30 | 0403-352 | ADAPTER,SPRING | 1 | $28.95 | |
| 31 | 0403-350 | NUT,PRELOAD-SHOCK | 1 | $25.95 | |
| 32 | 0403-348 | NUT,PRELOAD JAM-SHOCK | 1 | $25.95 | |
| 33 | 0403-363 | DECAL,FOX PODIUM | 1 | $13.73 | |
| 34 | 3604-726 | BODY CAP-ASSY,1.834" BORE X .9987" E-BO | 1 | $145.95 | |
| 35 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 36 | 3604-147 | RETAINING RING,INTERNAL SPIRAL | 1 | $16.49 | |
| 37 | 0403-349 | O-RING,SHOCK SPACER | 1 | $2.95 | |
| 38 | 0404-367 | SPACER,REAR SHOCK MOUNT | 1 | $7.95 | |
| 39 | 0403-369 | RESERVOIR,1.834 BORE X 6.00 TLG | 1 | $117.95 | |
| 40 | 0403-377 | PISTON,FLOATING-ASSY-1.834 BORE | 1 | $122.95 | |
| 41 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 43 | 2603-525 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $76.95 | |
| 44 | 1604-428 | PLUG, RUBBER - VALVE | 1 | $13.73 | |
| 45 | 2603-338 | SCREW,SET-3/8-24 X .25" | 1 | $15.11 | |
| 46 | 2603-337 | BALL,AIR VALVE (.219 OD) - (FLOAT) | 1 | $7.16 | |
| 47 | 0403-380 | DAMPING ADJUST-ASSY | 1 | $129.95 | |
| 48 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 | |
| 49 | 0403-345 | RETAINER,SPRING | 1 | $32.95 |
