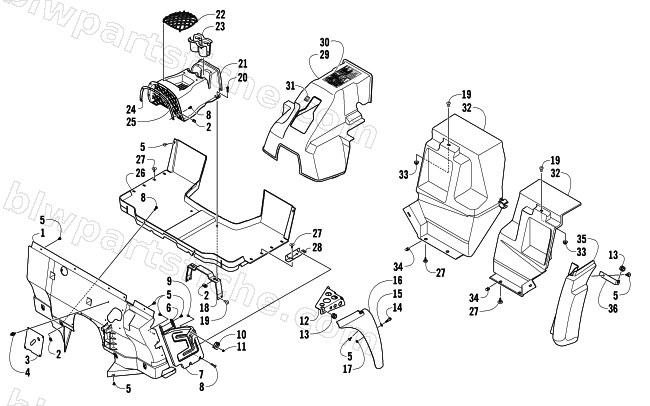

2013 Arctic Cat PROWLER 700 XTX — CONSOLE AND FLOOR PANEL ASSEMBLY
2013 PROWLER 700 XTX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4506-021 | PANEL,INNER FENDER-RTD (XTX/Z) | 1 | $212.95 | |
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 0405-427 | BOOT,STEERING-PS (DIE CUT) | 1 | $4.54 | |
| 4 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 5 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 6 | 4506-596 | BRACKET,KICK PANEL-PTD BLACK | 1 | $19.25 | |
| 7 | 2416-848 | PANEL,SIDE KICK | 1 | $50.95 | |
| 8 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 9 | 0423-419 | SCREW,MACH-TSTRH-M6-1.0 X 16 BLACK | 1 | $0.95 | |
| 10 | 2416-846 | TONGUE,BUCKLE | 1 | $10.97 | |
| 11 | 0423-540 | NUT,FLANGE-LOCK-M6 | 1 | $0.95 | |
| 12 | 2506-066 | BRACKET,SUPPORT-RH-PTD BLK | 1 | $27.95 | |
| 12 | 2506-067 | BRACKET,SUPPORT-LH-PTD BLK | 1 | $27.95 | |
| 13 | 0423-447 | GROMMET,GAUGE MOUNT | 1 | $2.19 | |
| 14 | 0623-855 | SCREW, HEX,DOME HEAD SHOULDER-1/4-20X.50 | 1 | $13.73 | |
| 15 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 16 | 2516-426 | FENDER,FRONT-RIGHT (A. T. CAMO) | 1 | $262.95 | |
| 16 | 2516-427 | FENDER,FRONT-LEFT (A. T. CAMO) | 1 | $254.95 | |
| 16 | 4506-642 | FENDER,FRONT RH-EMERALD GRN MET-PTD | 1 | $150.95 | |
| 16 | 4506-643 | FENDER,FRONT LH-EMERALD GRN MET-PTD | 1 | $150.95 | |
| 16 | 2506-716 | FENDER,FRONT RH-GUN METAL BLUE | 1 | $150.95 | |
| 16 | 2506-717 | FENDER,FRONT LH-GUN METAL BLUE | 1 | $150.95 | |
| 17 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 18 | 2516-313 | BRACKET,FLOOR SUPPORT-PAINTED | 1 | $42.95 | |
| 19 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 20 | 8468-670 | SCREW,MACH-TSPNH M6X1.0X70 CL8.8 BLK | 1 | $3.02 | |
| 21 | 2416-081 | TUNNEL,CENTER | 1 | $74.95 | |
| 22 | 2416-111 | NET,STORAGE BOX | 1 | $33.95 | |
| 23 | 2416-109 | GROMMET,CUPHOLDER | 1 | $37.95 | |
| 24 | 0417-019 | FOAM,TUNNEL-LH | 1 | $12.35 | |
| 25 | 0417-018 | FOAM,TUNNEL-RH | 1 | $12.35 | |
| 26 | 2416-085 | R/B 5406-460 | 1 | $539.95 | |
| 27 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 28 | 4506-260 | BRACKET,KICK PANEL-RH-PTD BLACK | 1 | $19.25 | |
| 28 | 4506-261 | BRACKET,KICK PANEL-LH-PTD BLACK | 1 | $19.25 | |
| 29 | 4406-138 | CONSOLE,CENTER-PARK BRAKE (700 XTX) | 1 | $150.95 | |
| 30 | 2411-879 | DECAL,WARNING-CONSOLE | 1 | $26.95 | |
| 31 | 2411-560 | DECAL,CAUTION-ENGINE RPM | 1 | $3.30 | |
| 32 | 2416-270 | PANEL,SPLASH-REAR-RH | 1 | $66.95 | |
| 32 | 2416-271 | PANEL,SPLASH-REAR-LH | 1 | $50.95 | |
| 33 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 34 | 0423-466 | CLIP,U-TYPE-TINNERMAN-(D1787-10-4) | 1 | $1.92 | |
| 35 | 2516-432 | FENDER,REAR LOWER-RIGHT (A. T. CAMO) | 1 | $324.95 | |
| 35 | 2516-433 | FENDER,REAR LOWER-LEFT (A. T. CAMO) | 1 | $324.95 | |
| 35 | 4506-648 | FENDER,REAR LWR RH-EMERALD GRN MET-PTD | 1 | $129.95 | |
| 35 | 4506-649 | FENDER,REAR LWR LH-EMERALD GRN MET-PTD | 1 | $129.95 | |
| 35 | 2516-012 | FENDER,REAR LOWER-RH-G METAL BLU-PAINTED | 1 | $129.95 | |
| 35 | 2516-013 | FENDER,REAR LOWER-LH-G METAL BLU-PAINTED | 1 | $129.95 | |
| 36 | 2516-326 | BRACKET,LOWER FENDER SUPPORT-BLACK | 1 | $13.73 |
