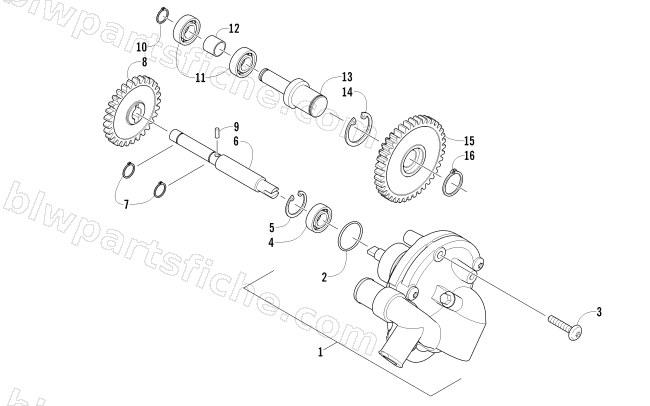

2012 Arctic Cat WILDCAT 1000 GT — WATER PUMP ASSEMBLY (ENGINE SERIAL NO. 20101690 AND UP)
2012 WILDCAT 1000 GT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0813-071 | WATERPUMP,ASSY-H2 | 1 | $272.95 | |
| 2 | 0830-029 | O-RING, 32.5 ID X 2 W | 1 | $1.64 | |
| 3 | 8468-650 | SCREW,MACH-TSPNH M6X1.0X50 CL8.8 BLK | 1 | $1.78 | |
| 4 | 0832-084 | BEARING,6201, 12 X 32 X 10 | 1 | $15.11 | |
| 5 | 0831-086 | CIRCLIP,SHAFT BEARING 33 | 1 | $1.23 | |
| 6 | 0813-041 | SHAFT,WATERPUMP-DRIVEN GEAR | 1 | $45.95 | |
| 7 | 0831-010 | RING, EXTERNAL RETAINING - DSH-12 | 1 | $1.50 | |
| 8 | 0813-043 | GEAR,DRIVEN,WATERPUMP-ID12 | 1 | $150.95 | |
| 9 | 0829-009 | PIN (4 X 16) | 1 | $2.06 | |
| 10 | 0831-002 | RING, EXTERNAL RETAINING - DSH-10 | 1 | $0.40 | |
| 11 | 0832-046 | BEARING,SHAFT | 1 | $16.49 | |
| 12 | 0813-028 | SPACER,IDLER-WATERPUMP | 1 | $5.92 | |
| 13 | 0813-060 | SHAFT,WATER/OIL PUMP | 1 | $47.95 | |
| 14 | 0831-004 | CIRCLIP, SHAFT BEARING | 1 | $3.44 | |
| 15 | 0813-027 | GEAR,IDLER-WATERPUMP | 1 | $286.95 | |
| 16 | 0831-040 | RING, EXTERNAL RETAINING - DSH-17 | 1 | $0.40 |
