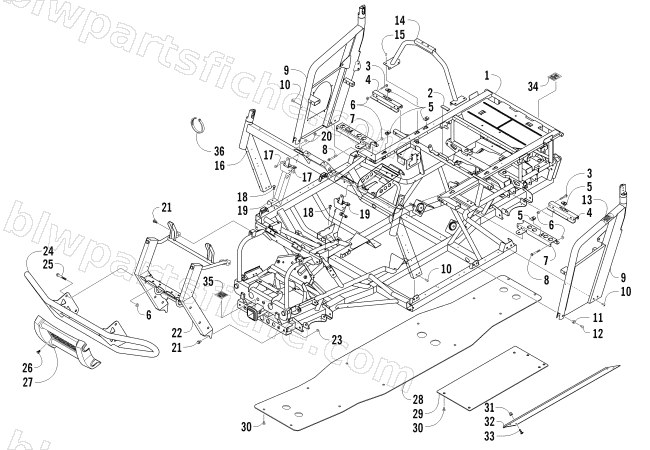

2011 Arctic Cat PROWLER 1000 H2 EFI XTZ — FRAME AND RELATED PARTS
2011 PROWLER 1000 H2 EFI XTZ
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4506-616 | FRAME-FAB (XTZ) | 1 | $3,067.95 | |
| 2 | 0406-879 | BUMPER, SEAT | 1 | $3.71 | |
| 3 | 8408-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 Z&Y | 1 | $1.09 | |
| 4 | 1506-842 | BRACKET,SEAT-SUPPORT-REAR-PAINTED BLK | 1 | $23.39 | |
| 5 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 6 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 7 | 2516-644 | BRACKET,SEAT SUPPORT-FRT RH-PTD BLK | 1 | $64.95 | |
| 7 | 2516-645 | BRACKET,SEAT SUPPORT-FRT LH-PTD BLK | 1 | $64.95 | |
| 8 | 8408-870 | SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y | 1 | $2.61 | |
| 9 | 4506-874 | SUPPORT,ARM-RH-PTD BLACK | 1 | $331.95 | |
| 9 | 4506-875 | SUPPORT,ARM-LH-PTD BLACK | 1 | $331.95 | |
| 10 | 0423-817 | SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK | 1 | $1.50 | |
| 11 | 1423-051 | SPACER,STEEL | 1 | $13.73 | |
| 12 | 0423-886 | SCREW, MACH-TSTH M8-1.25X30 BLK- W/PATCH | 1 | $3.02 | |
| 13 | 2411-522 | DECAL,WARNING-ROPS | 1 | $4.95 | |
| 14 | 2506-638 | CANOPY SUPPORT-BLACK | 1 | $108.95 | |
| 15 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 16 | 4506-892 | SUPPORT,STEERING-PTD BLACK (RW) | 1 | $463.95 | |
| 17 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 18 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 19 | 0505-688 | BRKT,STEERING SUPPORT-PTD BLACK | 1 | $114.95 | |
| 19 | 1502-797 | BRACKET,STEERING SUPPORT-PAINTED | 1 | $135.95 | |
| 20 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 21 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 22 | 2516-556 | BUMPER,XTZ-PTD BLK | 1 | $324.95 | |
| 23 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 24 | 2506-779 | BUMPER,PUSH-PAINTED (BLACK) | 1 | $208.95 | |
| 25 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 26 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 27 | 2406-713 | FASCIA,BUMPER-FRONT | 1 | $51.95 | |
| 28 | 2416-076 | PLATE,SKID-XTZ | 1 | $163.95 | |
| 29 | 1406-721 | PANEL,BELLY-SIDE | 1 | $90.95 | |
| 30 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 31 | 1441-442 | NUTSERT,HEX-M6-1.0 | 1 | $1.37 | |
| 32 | 2516-596 | PLATE,SKID SIDE-RH-PTD BLK | 1 | $74.95 | |
| 32 | 2516-597 | PLATE,SKID SIDE-LH-PTD BLK | 1 | $74.95 | |
| 34 | 1411-123 | DECAL,WARNING-TOWING RR | 1 | $5.65 | |
| 35 | 1411-122 | DECAL,WARNING-TOWING FR | 1 | $5.65 | |
| 36 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 36 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 |
