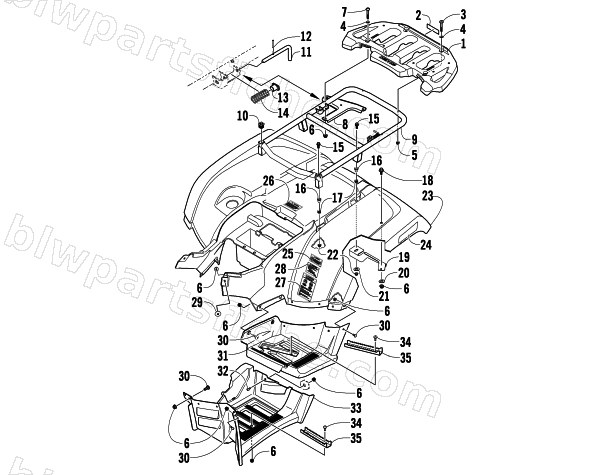

2010 Arctic Cat TRV 1000 — REAR RACK, BODY PANEL, AND FOOTWELL ASSEMBLIES
2010 TRV 1000
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2516-339 | RACK,REAR-TRV ASSY (PLAS) | 1 | $114.95 | |
| 2 | 1411-201 | DECAL,WARNING-RACK(50 LB.) | 1 | $6.47 | |
| 3 | 8410-640 | SCREW,CAP-HFH M6X1.0X40 CL8.8 RIE BLK | 1 | $2.47 | |
| 4 | 8050-223 | WASHER,FLAT (STD) 1/4 DIA BLK | 1 | $0.26 | |
| 5 | 0423-891 | NUT,HEX DOMED-SELF LOCKING-M6X1.0 | 1 | $1.23 | |
| 6 | 0423-540 | NUT,FLANGE-LOCK-M6 | 1 | $0.95 | |
| 7 | 8410-645 | SCREW,CAP-HFH M6X1.0X45 CL8.8 RIE BLK | 1 | $1.64 | |
| 8 | 2506-926 | BRACKET,FLAG-SAFETY-PAINTED | 1 | $45.95 | |
| 9 | 2516-169 | RACK,REAR FRAME-ASSY | 1 | $272.95 | |
| 10 | 0441-592 | BUSHING,RACK FRAME | 1 | $4.26 | |
| 11 | 0541-504 | PIN,MRP-ASSY | 1 | $20.63 | |
| 12 | 0423-635 | PIN,ROLL-2.5MM | 1 | $1.37 | |
| 13 | 0423-677 | COLLAR,SEAT LATCH | 1 | $2.06 | |
| 14 | 0423-636 | SPRING,MRP LATCH | 1 | $3.57 | |
| 15 | 8410-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 RIE BLK | 1 | $2.06 | |
| 16 | 0423-669 | SPACER,STEEL | 1 | $1.37 | |
| 17 | 0423-465 | GROMMET,RUBBER-12.7X23.8125 | 1 | $3.16 | |
| 18 | 0423-654 | SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK | 1 | $1.37 | |
| 19 | 2506-092 | BRACKET,REAR FENDER SUPPORT-RH-PAINTED | 1 | $26.95 | |
| 19 | 2506-093 | BRACKET,REAR FENDER SUPPORT-LH-PAINTED | 1 | $26.95 | |
| 20 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 21 | 0423-087 | WASHER,5/16 X 1 1/8-1/16 -Z&Y | 1 | $0.40 | |
| 22 | 8432-802 | NUT,HEX-THK NYL M8X1.25 CL10 Z&Y | 1 | $0.68 | |
| 23 | 4506-329 | FENDER,REAR M.BLACK-ASSY(TRV) | 1 | $1,162.95 | |
| 24 | 1411-592 | REFLECTOR,REAR-RH | 1 | $5.37 | |
| 24 | 1411-593 | REFLECTOR,REAR-LH | 1 | $5.37 | |
| 25 | 1411-269 | DECAL,WARNING PASSENGER TRV | 1 | $24.77 | |
| 26 | 1411-251 | DECAL,WARNING SEAT-PASSENGER | 1 | $12.35 | |
| 27 | 1411-956 | DECAL,WARNING-PASSENGER | 1 | $14.95 | |
| 28 | 2411-176 | DECAL,WARNING-TIRE PSI H2 TRV (7PSI) | 1 | $6.47 | |
| 29 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 30 | 0423-419 | SCREW,MACH-TSTRH-M6-1.0 X 16 BLACK | 1 | $0.95 | |
| 31 | 2406-042 | FOOTWELL,REAR-RH | 1 | $105.95 | |
| 31 | 2406-043 | FOOTWELL,REAR-LH | 1 | $105.95 | |
| 32 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 33 | 2506-856 | FOOTWELL,RH(TRV H2) | 1 | $156.95 | |
| 33 | 2506-857 | FOOTWELL,LH(TRV H2) | 1 | $156.95 | |
| 34 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 35 | 5506-497 | FOOTPEG,BLACK | 1 | $16.49 |
