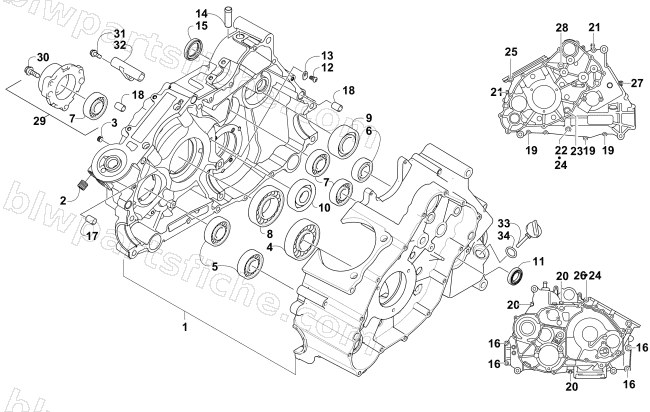

2010 Arctic Cat 700 H1 EFI 4X4 AUTOMATIC — CRANKCASE ASSEMBLY (ENGINE SERIAL NO. Up to 0700A60445999)
2010 700 H1 EFI 4X4 AUTOMATIC
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0801-151 | CRANKCASE,H1,ASSY | 1 | $2,186.95 | |
| 2 | 0812-064 | PLUG, 1/4 NPT | 1 | $3.57 | |
| 3 | 0801-002 | PLUG, ENGINE CASE | 1 | $3.71 | |
| 4 | 0832-043 | BEARING,BALL-S/R 35X80X21 | 1 | $66.95 | |
| 5 | 0832-005 | BEARING,CONRAD-63/22 | 1 | $50.95 | |
| 6 | 0832-049 | BEARING,CONRAD-6204 | 1 | $17.87 | |
| 7 | 0832-050 | BEARING,CONRAD-6304 | 1 | $20.63 | |
| 8 | 0832-042 | BEARING,BALL-S/R 40X80X18 | 1 | $66.95 | |
| 9 | 0832-048 | BEARING,DRIVESHAFT | 1 | $122.95 | |
| 10 | 0832-077 | BEARING,6305-RADIAL (INA) | 1 | $79.95 | |
| 11 | 0822-052 | SEAL, COUNTER SHAFT RH | 1 | $10.97 | |
| 12 | 0826-100 | SCREW,CAP-HSBH M6_1X12 W/ THREAD LOCK | 1 | $0.68 | |
| 13 | 0822-010 | RETAINER, BEARING | 1 | $3.16 | |
| 14 | 0801-028 | PIPE,BREATHER | 1 | $26.95 | |
| 15 | 0830-035 | SEAL, DRIVESHAFT | 1 | $16.49 | |
| 16 | 8412-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 RIE SIL | 1 | $1.92 | |
| 17 | 0829-003 | DOWEL, SPLIT, 11 x 16 | 1 | $10.97 | |
| 18 | 0829-002 | DOWEL, SPLIT, 13 x 18 | 1 | $2.88 | |
| 19 | 8468-645 | SCREW,MACH-TSPNH M6X1.0X45 CL8.8 BLK | 1 | $1.23 | |
| 20 | 8468-655 | SCREW,MACH-TSPNH M6X1.0X55 CL8.8 BLK | 1 | $1.30 | |
| 21 | 8468-675 | SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK | 1 | $1.09 | |
| 22 | 8412-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE SIL | 1 | $2.54 | |
| 23 | 0826-017 | SCREW,CAP HFH M8 x 1.25 x 105 | 1 | $6.47 | |
| 24 | 0830-008 | GASKET, COPPER 8X14X1 | 1 | $1.37 | |
| 25 | 0826-019 | SCREW,CAP HFH M8 x 1.25 x 140 | 1 | $10.97 | |
| 26 | 0826-018 | SCREW,CAP HFH M8 x 1.25 x 125 | 1 | $6.34 | |
| 27 | 8468-695 | SCREW,MACH-TSPNH M6X1.0X95 CL8.8 BLK | 1 | $2.75 | |
| 28 | 8468-680 | SCREW,MACH-TSPNH M6X1.0X80 CL8.8 BLK | 1 | $3.02 | |
| 29 | 0801-029 | HOUSING,SECONDARY SHAFT-ASSY | 1 | $231.95 | |
