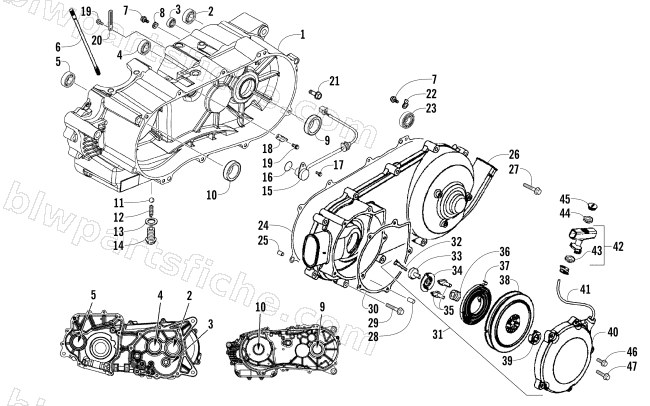

2010 Arctic Cat 300 2X4 UTILITY — LEFT CRANKCASE, COVER, AND RECOIL ASSEMBLY
2010 300 2X4 UTILITY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3303-629 | CRANK CASE COMP L | 1 | $607.95 | |
| 2 | 3304-067 | BRG BALL 6305 | 1 | $33.95 | |
| 3 | 3304-074 | BRG NEEDLE 20*26*16 | 1 | $23.39 | |
| 4 | 3304-198 | BRG BALL RADIAL 6304/20*52*15 | 1 | $26.95 | |
| 5 | 3304-195 | BRG RADIAL BALL 6205 | 1 | $20.63 | |
| 6 | 3305-606 | BOLT A STUD 8MM | 1 | $6.34 | |
| 7 | 3304-005 | BOLT SPECIAL 6*10 96600-08010 N.C. | 1 | $1.50 | |
| 8 | 3304-039 | PLATE BRG HOLDER | 1 | $1.50 | |
| 9 | 3304-091 | OIL SEAL 25*40*8 | 1 | $3.57 | |
| 10 | 3304-079 | OIL SEAL 27*42*7 | 1 | $16.49 | |
| 11 | 3304-205 | BALL STEEL 12 | 1 | $1.50 | |
| 12 | 3304-063 | SPG BOLT SEAT INNER | 1 | $2.33 | |
| 13 | 3304-021 | WASHER BOLT SEAT | 1 | $0.95 | |
| 14 | 3304-109 | BOLT SEAT BALL STOPPER | 1 | $3.30 | |
| 15 | 3303-856 | SW ASSY GEAR CHANGE | 1 | $74.95 | |
| 16 | 3305-776 | O RING 15.5X2.5 | 1 | $2.06 | |
| 17 | 3304-187 | BOLT FLANGE 6*10 | 1 | $0.81 | |
| 18 | 3303-843 | CLAMPER WIRE HARNESS | 1 | $2.06 | |
| 19 | 3303-381 | BOLT FLANGE SH 6*12 | 1 | $0.81 | |
| 20 | 3304-158 | CLIP 2*100 | 1 | $1.95 | |
| 21 | 3303-365 | R/B 3304-544 | 1 | $0.95 | |
| 22 | 3304-040 | PLATE BRG HOLDER | 1 | $3.02 | |
| 23 | 3304-073 | BEARING BALL RADIAL | 1 | $33.95 | |
| 24 | 3303-642 | GASKET L COVER | 1 | $58.95 | |
| 25 | 3303-342 | PIN DOWEL 10*16 | 1 | $1.64 | |
| 26 | 3303-632 | COVER LEFT | 1 | $252.95 | |
| 27 | 3304-003 | BOLT FLANGE SHF 6*28 | 1 | $0.65 | |
| 28 | 3303-341 | PIN DOWEL 8*14 | 1 | $2.33 | |
| 29 | 3304-004 | BOLT FLANGE SHF 6*40 | 1 | $0.81 | |
| 30 | 3304-101 | GASKET STARTING COVER | 1 | $10.97 | |
| 31 | 3305-459 | RECOIL STARTING | 1 | $156.95 | |
| 32 | 3304-113 | BOLT HEX 5*25 | 1 | $2.06 | |
| 33 | 3303-651 | COLLAR | 1 | $5.92 | |
| 34 | 3303-649 | RACHET GUIDE STARING | 1 | $5.92 | |
| 35 | 3303-646 | RACHET STARTING | 1 | $16.49 | |
| 36 | 3303-647 | SPRING RACHET GUIDE | 1 | $5.51 | |
| 37 | 3303-645 | SPIRAL SPG STARTING | 1 | $50.95 | |
| 38 | 3305-346 | REEL STARTING | 1 | $42.95 | |
| 39 | 3303-648 | SPACER STARTING | 1 | $5.37 | |
| 40 | 3303-639 | COVER STARTING | 1 | $74.95 | |
| 41 | 3303-650 | ROPE,STARTING | 1 | $13.73 | |
| 42 | 3303-652 | HOLDER ASSY STARTING | 1 | $26.95 | |
| 44 | 3304-137 | WASHER PLAIN 6MM | 1 | $0.81 | |
| 45 | 3305-269 | COVER ASSY HOLDER | 1 | $16.49 | |
| 46 | 3303-384 | BOLT FLANGE SH 6*25 | 1 | $0.81 | |
| 47 | 3305-945 | BOLT FLANGE SH 6X32 | 1 | $1.50 |
