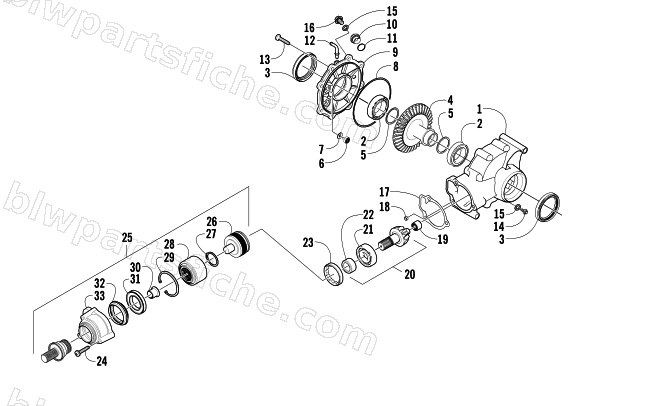

2009 Arctic Cat THUNDERCAT EFI 4X4 AUTO FIS SE — REAR DRIVE GEARCASE ASSEMBLY
2009 THUNDERCAT EFI 4X4 AUTO FIS SE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1502-403 | GEARCASE,REAR(3.1-H2-PTL) | 1 | $2,235.95 | |
| 1 | 1502-317 | HOUSING,GEARCASE-REAR MACH | 1 | $260.95 | |
| 2 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 3 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 4 | 1402-033 | GEAR, REAR (34 TOOTH) | 1 | $365.95 | |
| 5 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 5 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 5 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 5 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 5 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 6 | 0402-326 | BUTTON,THRUST | 1 | $6.34 | |
| 7 | 0402-429 | SHIM,6.3X18X1.3 | 1 | $10.97 | |
| 7 | 0402-430 | SHIM,6.3X18X1.4 | 1 | $12.35 | |
| 7 | 0402-431 | SHIM,6.3X18X1.5 | 1 | $12.35 | |
| 7 | 0402-432 | SHIM,6.3X18X1.6 | 1 | $10.97 | |
| 7 | 0402-433 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 8 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 9 | 1502-082 | COVER,GEARCASE-REAR MACH | 1 | $180.95 | |
| 10 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 11 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 | |
| 12 | 1402-102 | BARB, 90 DEGREE | 1 | $66.95 | |
| 13 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 14 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 15 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 16 | 1402-211 | PLUG, OIL LEVEL | 1 | $20.63 | |
| 17 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 18 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 19 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 20 | 0502-784 | PINION-ASSY (11T) | 1 | $212.95 | |
| 21 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 22 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 23 | 0402-331 | COLLAR,LOCKING (M64-1.5 LH) | 1 | $49.95 | |
| 24 | 0423-834 | SCREW,SELF TAP-TSPH M8-1.25 X 78 | 1 | $9.59 | |
| 25 | 1502-284 | SHAFT,INPUT-ASSEMBLY-TORQUE LIMITING | 1 | $1,260.95 | |
| 26 | 1502-287 | CARTRIDGE,CLUTCH-ASSEMBLY | 1 | $710.95 | |
| 27 | 0423-799 | RING,RETAINING,EXTERNAL-PTL | 1 | $27.95 | |
| 28 | 1402-682 | BASKET,CLUTCH | 1 | $100.95 | |
| 29 | 0423-798 | RING,RETAINING,INTERNAL 68MM-PTL | 1 | $23.39 | |
| 30 | 1402-678 | BEARING,FLANGE,20X23X21.5-PTL | 1 | $30.95 | |
| 31 | 1402-677 | BEARING,BALL,16008 C3 40X68X9-PTL | 1 | $49.95 | |
| 32 | 1402-687 | SEAL,DUAL LIP,45X55X7 TC-PTL | 1 | $32.95 | |
| 33 | 1502-285 | HOUSING,INPUT-MACH | 1 | $231.95 |
