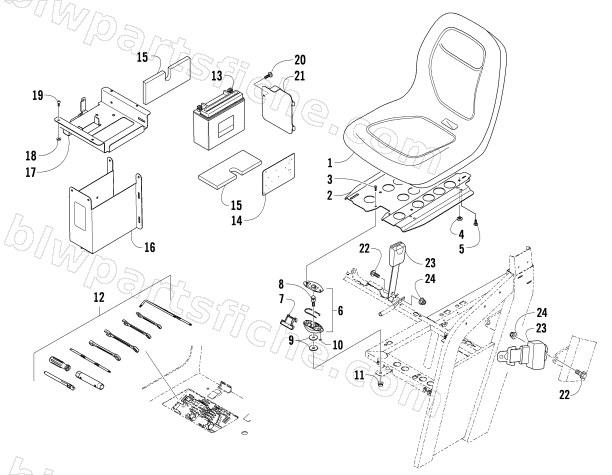

2009 Arctic Cat PROWLER 700 XTX 4X4 LE — SEAT, BATTERY, AND TOOL KIT ASSEMBLY
2009 PROWLER 700 XTX 4X4 LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1506-925 | SEAT,LOW BACK | 1 | $316.95 | |
| 2 | 2506-780 | PLATE,SEAT-BASE PAINTED | 1 | $90.95 | |
| 3 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 4 | 0406-877 | BUMPER,SEAT | 1 | $3.57 | |
| 5 | 8468-820 | SCREW,MACH-TSPNH M8X1.25X20 CL8.8 BLK | 1 | $1.50 | |
| 6 | 2706-164 | SEAT LATCH-MFG ASSY | 1 | $15.11 | |
| 7 | 2606-854 | LEVER,RELEASE-SEATLATCH | 1 | $9.59 | |
| 8 | 0423-559 | STUD,LATCH-SEAT | 1 | $13.73 | |
| 9 | 0423-073 | WASHER,FLAT-1.38 OD X .413 ID X.134 TH | 1 | $1.50 | |
| 10 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 11 | 8424-002 | NUT,HEX-FLG M10X1.25 CL8 Z&Y | 1 | $0.68 | |
| 12 | 0444-122 | KIT, TOOL | 1 | $24.77 | |
| 13 | 0745-230 | BATTERY,E START-TURBO W/FOIL(0645-432) | 1 | $259.95 | |
| 14 | 0406-380 | PAD,BATTERY | 1 | $4.26 | |
| 15 | 0406-227 | PAD,BATTERY-LOWER | 1 | $3.57 | |
| 16 | 1506-841 | BOX,BATTERY-PAINTED BLK | 1 | $98.95 | |
| 17 | 2506-757 | PANEL,ELECTRICAL-PAINTED BLACK | 1 | $97.95 | |
| 18 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 19 | 8476-612 | SCREW,MACH-TSTRH M6X1.0X12 Z&Y | 1 | $0.95 | |
| 20 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 21 | 1506-839 | COVER,BATTERY BOX-PAINTED BLK | 1 | $23.39 | |
| 22 | 8408-025 | SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y | 1 | $3.16 | |
| 23 | 2516-336 | BELT,SEAT-ASSY-2 PT | 1 | $199.95 | |
| 24 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 |
