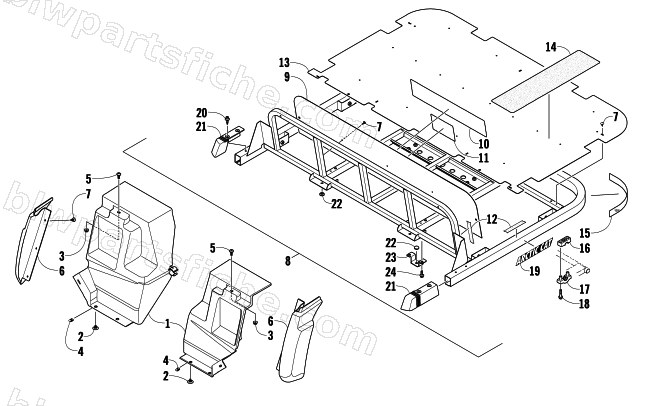

2009 Arctic Cat PROWLER 550 4X4 FLATBED — REAR BODY PANEL AND FLATBED ASSEMBLY
2009 PROWLER 550 4X4 FLATBED
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2406-616 | PANEL,SPLASH-REAR-RH | 1 | $100.95 | |
| 1 | 2406-617 | PANEL,SPLASH-REAR-LH | 1 | $100.95 | |
| 2 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 3 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 4 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 5 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 6 | 2406-926 | FENDER,RR LOWER-RH-FLATBED (MARSH) | 1 | $54.95 | |
| 6 | 2406-927 | FENDER,RR LOWER-LH-FLATBED (MARSH) | 1 | $54.95 | |
| 7 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 8 | 5991-520 | FLATBED - ASSY | 1 | $1,162.95 | |
| 9 | 1436-318 | KIT,BACK STOP PANEL REPLACEMENT | 1 | $496.95 | |
| 10 | 1411-157 | DECAL,ARCTIC CAT-BOX | 1 | $82.95 | |
| 11 | 1411-119 | DECAL,WARNING-CARGO (600#) | 1 | $16.49 | |
| 12 | 0518-067 | TAPE,0423-888 ROLL (108') | 1 | $269.95 | |
| 13 | 1436-319 | KIT,BED PANEL REPLACEMENT | 1 | $335.95 | |
| 15 | 1411-941 | REFLECTOR,REAR | 1 | $37.95 | |
| 16 | 0405-139 | HOUSING,UPPER | 1 | $6.47 | |
| 17 | 0405-309 | HOUSING,UPPER-NYLON | 1 | $6.95 | |
| 18 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 19 | 0411-386 | DECAL,"ARCTIC CAT"- WHT | 1 | $13.73 | |
| 20 | 0423-535 | RIVET,PLASTIC-REINSTALLABLE | 1 | $1.37 | |
| 21 | 2406-964 | CAP,TUBE-RH | 1 | $19.25 | |
| 21 | 2406-965 | CAP,TUBE-LH | 1 | $19.25 | |
| 22 | 0406-877 | BUMPER,SEAT | 1 | $3.57 | |
| 23 | 2506-909 | BRACKET,MOUNT-STRAP-PTD | 1 | $17.95 | |
| 24 | 8408-825 | SCREW,CAP-HFH M8X1.25X25 CL8.8 Z&Y | 1 | $1.23 |
