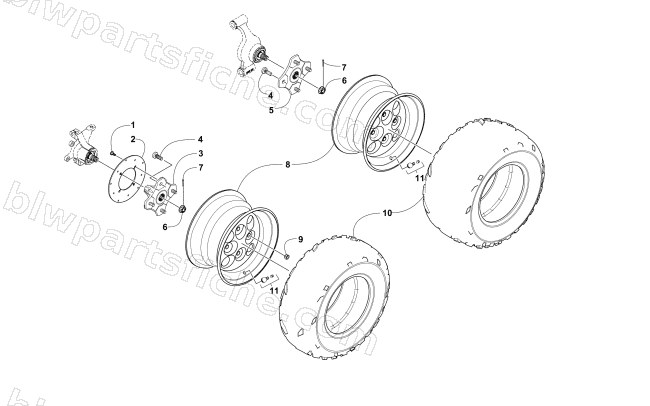

2009 Arctic Cat 700 H1 EFI 4X4 AUTOMATIC — WHEEL AND TIRE ASSEMBLY
2009 700 H1 EFI 4X4 AUTOMATIC
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0423-557 | SCREW,SHLDR-TSPH M6-1.0X18MM Z&Y W/2353 | 1 | $0.68 | |
| 2 | 1436-164 | KIT-DISC,BRAKE | 1 | $58.95 | |
| 3 | 1502-462 | HUB - ASSEMBLY (W/DISC PEARCH) | 1 | $177.95 | |
| 4 | 0402-974 | STUD,WHEEL-M10X1.25 (Z&C) | 1 | $3.16 | |
| 5 | 1502-464 | HUB,ASSEMBLY (W/O DISC PEARCH) | 1 | $129.95 | |
| 6 | 0423-607 | NUT,CASTLE FLANGE-M22 X 1.5 | 1 | $6.20 | |
| 7 | 0423-407 | PIN,COTTER-1/8X1-1/2 | 1 | $0.40 | |
| 8 | 1402-780 | WHEEL-BLACK-12 X 6.0 | 1 | $114.95 | |
| 8 | 1402-781 | WHEEL-BLACK-12 X 7.5 | 1 | $118.95 | |
| 8 | 1402-778 | WHEEL-GRAY-12 X 6.0 | 1 | $114.95 | |
| 8 | 1402-779 | WHEEL-GRAY-12 X 7.5 | 1 | $108.95 | |
| 9 | 0423-408 | NUT,LUG-M10 | 1 | $1.37 | |
| 10 | 1402-658 | TIRE,DUNLOP-AT25X8-12 QUADMAX | 1 | $139.95 | |
| 10 | 1402-659 | TIRE,DUNLOP-AT25X10-12 QUADMAX | 1 | $130.59 | |
| 11 | 0402-064 | VALVE STEM(412-50)(SCHRADER) | 1 | $3.44 |
