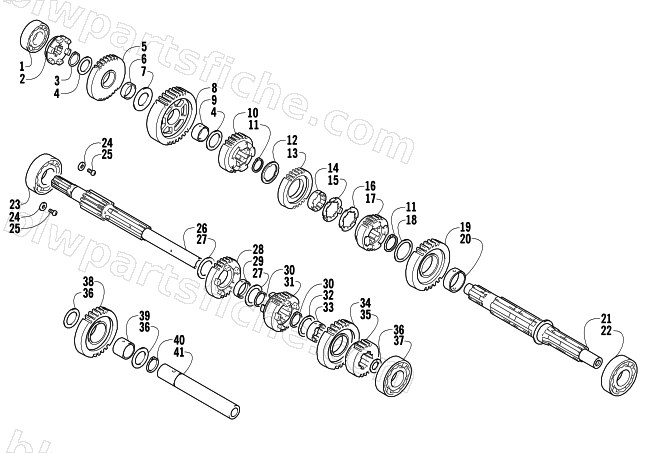

TRANSMISSION ASSEMBLY
2009 500 4X4 MANUAL
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3003-320 | BEARING,BALL,RIGHT,M17X40X12 | 1 | $34.95 | |
| 2 | 3446-030 | DOG, REVERSE | 1 | $122.95 | |
| 3 | 3423-892 | CIRCLIP,FASTENER | 1 | $4.95 | |
| 4 | 3402-335 | WASHER,22MM | 1 | $4.95 | |
| 5 | 3446-029 | GEAR, REVERSE DRIVEN | 1 | $169.95 | |
| 6 | 3446-032 | BUSH, REVERSE DRIVEN GR | 1 | $37.95 | |
| 7 | 3423-131 | WASHER, 1ST DRIVEN GEAR, R-M22X40 | 1 | $4.54 | |
| 8 | 3446-235 | GEAR,1ST DRIVEN | 1 | $169.95 | |
| 9 | 3402-692 | BUSHING,M22 | 1 | $30.95 | |
| 10 | 3446-340 | GEAR, 4TH DRIVEN (NT:21) | 1 | $196.95 | |
| 11 | 3423-866 | CIRCLIP | 1 | $4.82 | |
| 12 | 3423-038 | WASHER, LOCK,25MM | 1 | $4.13 | |
| 13 | 3446-339 | GEAR, 3RD DRIVEN (NT:24) | 1 | $196.95 | |
| 14 | 3446-024 | BUSH, 4TH DRIVEN GEAR | 1 | $37.95 | |
| 15 | 3423-039 | WASHER, LOCK,28MM | 1 | $4.95 | |
| 16 | 3423-040 | WASHER, LOCK,28MM | 1 | $3.30 | |
| 17 | 3446-341 | GEAR, 5TH DRIVEN (NT:21) | 1 | $190.95 | |
| 18 | 3402-383 | WASHER,M28X36X1 | 1 | $4.95 | |
| 19 | 3446-022 | GEAR, 2ND DRIVEN | 1 | $196.95 | |
| 20 | 3402-082 | BUSH,M28 | 1 | $37.95 | |
| 21 | 3446-234 | SHAFT,DRIVE | 1 | $390.95 | |
| 22 | 3402-336 | BEARING,M28 | 1 | $90.95 | |
| 23 | 3402-050 | BEARING, M22X56X16 | 1 | $139.95 | |
| 24 | 3423-135 | RETAINER, CNTR SHAFT BRG-M6X16 | 1 | $5.92 | |
| 25 | 3423-370 | SCREW,6MM | 1 | $2.61 | |
| 26 | 3446-014 | SHAFT, COUNTER | 1 | $341.95 | |
| 27 | 3423-187 | WASHER,M25X36 | 1 | $3.30 | |
| 28 | 3446-337 | GEAR, 4TH DRIVE (NT:24) | 1 | $169.95 | |
| 29 | 3423-547 | BUSH, 4TH DRIVE | 1 | $37.95 | |
| 30 | 3423-066 | CIRCLIP,M25 | 1 | $6.47 | |
| 31 | 3446-336 | GEAR, 3RD DRIVE (NT:20) | 1 | $196.95 | |
| 32 | 3423-037 | WASHER,25MM | 1 | $2.95 | |
| 33 | 3446-020 | BUSHING | 1 | $37.95 | |
| 34 | 3446-338 | GEAR, 5TH DRIVE (NT:29) | 1 | $196.95 | |
| 35 | 3446-016 | GEAR, 2ND DRIVE | 1 | $180.95 | |
| 36 | 3402-195 | SHIM,20MM | 1 | $4.95 | |
| 37 | 3402-179 | BEARING, CNTR SHAFT M(BALL)(7.9375MM DIA | 1 | $151.95 | |
| 38 | 3446-237 | GEAR,REVERSE IDLE | 1 | $164.95 | |
| 39 | 3446-238 | BUSHING,REVERSE IDLE GEAR | 1 | $35.95 | |
| 40 | 3423-865 | CIRCLIP | 1 | $4.54 | |
| 41 | 3446-236 | SHAFT,REVERSE IDLE | 1 | $76.95 |
