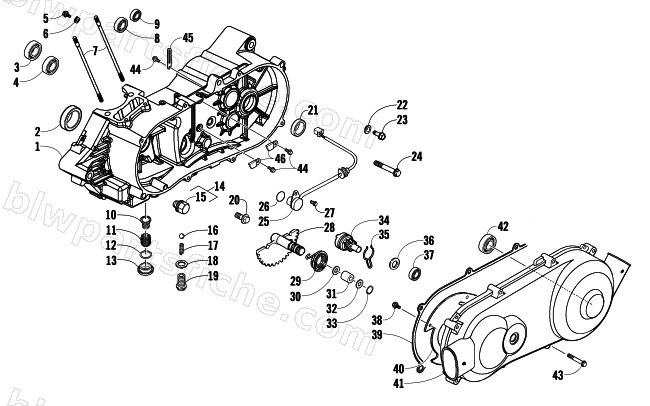

2009 Arctic Cat 150 UTILITY 2X4 AUTOMATIC — LEFT CRANKCASE AND COVER ASSEMBLY
2009 150 UTILITY 2X4 AUTOMATIC
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3304-888 | CRANK CASE COMP LEFT | 1 | $486.95 | |
| 2 | 3304-901 | OIL SEAL 22*34*6 | 1 | $5.37 | |
| 3 | 3304-197 | BRG RADIAL BALL 6303 | 1 | $20.63 | |
| 4 | 3304-905 | BEARING BALL RADIAL 6202 | 1 | $17.87 | |
| 5 | 3304-005 | BOLT SPECIAL 6*10 96600-08010 N.C. | 1 | $1.50 | |
| 6 | 3304-039 | PLATE BRG HOLDER | 1 | $1.50 | |
| 7 | 3304-008 | BOLT STUD 8MM | 1 | $5.51 | |
| 8 | 3304-907 | BEARING BALL RADIAL 6203 | 1 | $20.63 | |
| 9 | 3303-465 | BRG BALL RADIAL 6204/20*47*14 | 1 | $20.63 | |
| 10 | 3303-691 | SCREEN OIL FILTER | 1 | $5.51 | |
| 11 | 3303-692 | SPG OIL FILTER SCREEN | 1 | $33.95 | |
| 12 | 3304-096 | O-RING 30.8MM | 1 | $1.78 | |
| 13 | 3303-021 | HOLE CAP TAPPET ADJUSTING **9000 C.97.09 | 1 | $16.49 | |
| 14 | 3304-052 | BOLT DRAIN PLUG SPECIAL | 1 | $3.02 | |
| 16 | 3304-205 | BALL STEEL 12 | 1 | $1.50 | |
| 17 | 3304-063 | SPG BOLT SEAT INNER | 1 | $2.33 | |
| 18 | 3304-021 | WASHER BOLT SEAT | 1 | $0.95 | |
| 19 | 3304-109 | BOLT SEAT BALL STOPPER | 1 | $3.30 | |
| 20 | 3304-435 | BOLT FLANGE 10*12 | 1 | $1.95 | |
| 21 | 3303-297 | OIL SEAL 20*32*6 **0030 C.97.07.26. | 1 | $2.61 | |
| 22 | 3303-591 | WASHER 8MM | 1 | $0.81 | |
| 23 | 3303-365 | R/B 3304-544 | 1 | $0.95 | |
| 24 | 3307-053 | BOLT FLANGE SH 6*40 | 1 | $2.75 | |
| 25 | 3304-895 | SW ASSY GEAR CHANGE | 1 | $58.95 | |
| 26 | 3305-776 | O RING 15.5X2.5 | 1 | $2.06 | |
| 27 | 3304-187 | BOLT FLANGE 6*10 | 1 | $0.81 | |
| 28 | 3304-894 | SPINDLE COMP KICK STARTER | 1 | $50.95 | |
| 29 | 3303-122 | SPRING KICK RETURN **(0) C.2001.06.30 | 1 | $17.87 | |
| 30 | 3303-121 | COLLAR KICK BOSS **0000 C.97.09.18. | 1 | $1.92 | |
| 31 | 3303-120 | BUSH KICK SPINDLE **6010-M1 C.97.09.18 | 1 | $3.02 | |
| 32 | 3305-777 | WASHER 14MM | 1 | $0.81 | |
| 33 | 3303-345 | CIR CLIP EX 14MM | 1 | $1.37 | |
| 34 | 3304-893 | GEAR COMP KICK DRIVEN | 1 | $37.95 | |
| 35 | 3303-117 | SPG KICK DRIVEN GEAR **9000 C.98.10.09 | 1 | $2.33 | |
| 36 | 3303-272 | WASHER THRUST 10MM **0000 C.99.07.07. | 1 | $0.81 | |
| 37 | 3304-900 | OIL SEAL 14*24*5 | 1 | $3.02 | |
| 38 | 3303-391 | BOLT SPECIAL 5*10 | 1 | $0.81 | |
| 39 | 3304-892 | GASKET L COVER @ A | 1 | $23.39 | |
| 40 | 3304-891 | PLATE L COVER | 1 | $9.59 | |
| 41 | 3304-890 | COVER L | 1 | $156.95 | |
| 42 | 3304-897 | BRG BALL RADIAL 6300LLUC3/2A | 1 | $30.95 | |
| 43 | 3304-004 | BOLT FLANGE SHF 6*40 | 1 | $0.81 | |
| 44 | 3303-381 | BOLT FLANGE SH 6*12 | 1 | $0.81 | |
| 45 | 3304-158 | CLIP 2*100 | 1 | $1.95 | |
| 46 | 3303-843 | CLAMPER WIRE HARNESS | 1 | $2.06 |
