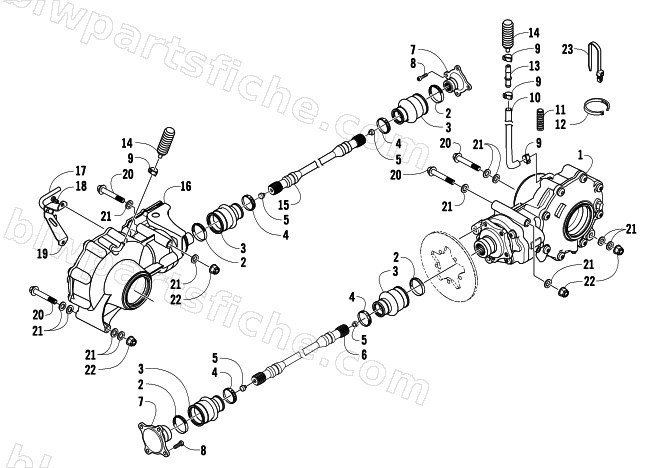

2008 Arctic Cat PROWLER XTX 700 H1 AUTOMATIC 4X4 — DRIVE TRAIN ASSEMBLY
2008 PROWLER XTX 700 H1 AUTOMATIC 4X4
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-777 | GEARCASE,REAR(3.6 AUTOLOCK)-ASSY | 1 | $2,357.95 | |
| 2 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 3 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 4 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 5 | 0673-618 | BUMPER,DRIVESHAFT | 1 | $3.57 | |
| 6 | 1402-272 | SHAFT,PROPELLER-REAR | 1 | $133.95 | |
| 7 | 2402-193 | FLANGE,OUTPUT | 1 | $82.95 | |
| 8 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 9 | 0423-670 | CLAMP,SNAP-9 MM | 1 | $3.44 | |
| 10 | 0410-070 | HOSE,FUEL-25 FT (0419-272 CTL) | 1 | $66.95 | |
| 11 | 0419-392 | CONDUIT,FLEXIBLE-CTL 3' | 1 | $5.37 | |
| 12 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 13 | 0470-702 | HOSE BARB,INTAKE MANIFOLD | 1 | $2.88 | |
| 14 | 1402-620 | BLADDER,CASE | 1 | $12.35 | |
| 15 | 1402-271 | SHAFT,PROPELLER-FRONT | 1 | $196.95 | |
| 16 | 1502-298 | GEARCASE,FRONT(3.6 MAN LOCK)-ASSY | 1 | $2,116.95 | |
| 17 | 0487-037 | CABLE | 1 | $102.95 | |
| 18 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 19 | 0502-942 | PLATE,CABLE-BLACK | 1 | $17.95 | |
| 20 | 0423-404 | SCREW,CAP-HFH M10X1.25X120 CL10.9 Z&Y | 1 | $3.30 | |
| 21 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 22 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 23 | 0423-075 | TIE,CABLE-PUSH MOUNT | 1 | $0.95 |
