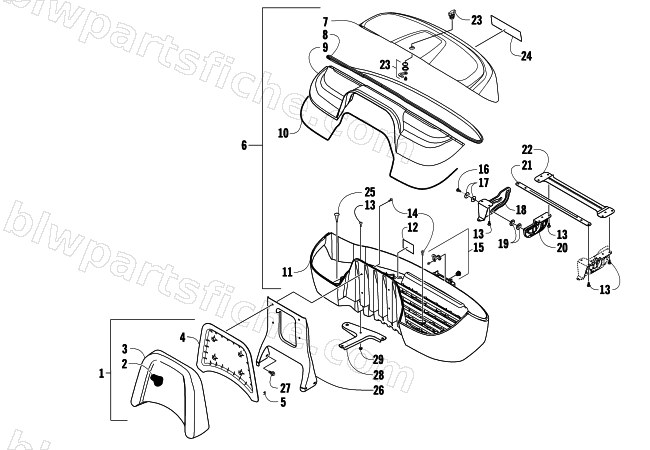

2008 Arctic Cat 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER — STORAGE BOX ASSEMBLY
2008 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2506-806 | SEAT,BOX-STORAGE-ASSY-TRV | 1 | $341.95 | |
| 2 | 2406-768 | COVER,SEAT(STORAGE BOX TRV) | 1 | $94.95 | |
| 3 | 2406-765 | FOAM,SEAT(STORAGE BOX-TRV) | 1 | $118.95 | |
| 4 | 2406-762 | PLATE,BACK-SEAT(TRV) | 1 | $64.95 | |
| 5 | 0624-100 | STAPLE,3/8L X 1/2W-20GA SS-SEAT | 1 | $0.12 | |
| 6 | 4506-345 | BOX,STORAGE G.M. BLUE-ASSY - W/PKG | 1 | $799.95 | |
| 7 | 4506-426 | LID,STORAGE BOX-G.M.BLUE-RTD-PTD | 1 | $279.95 | |
| 8 | 2406-787 | SEAL,LID-STORAGE BOX | 1 | $64.95 | |
| 9 | 4506-445 | BOTTOM,TOP-STORAGE BOX ASSY-G.M.BLUE | 1 | $799.95 | |
| 10 | 2406-793 | SEAL,TOP-STORAGE BOX | 1 | $10.97 | |
| 11 | 2406-741 | BOTTOM,BOX-STORAGE | 1 | $461.95 | |
| 12 | 1411-877 | DECAL,WARNING STORAGE BOX | 1 | $15.11 | |
| 13 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 14 | 0423-889 | SCREW,CAP-SERR HFH M6 X 1.0 X 20 BLK | 1 | $2.06 | |
| 15 | 2416-209 | LATCH,LID (STORAGE BOX) | 1 | $54.95 | |
| 16 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 17 | 0423-087 | WASHER,5/16 X 1 1/8-1/16 -Z&Y | 1 | $0.40 | |
| 18 | 2406-760 | HINGE,HALF-SLOT | 1 | $16.49 | |
| 19 | 0623-675 | WASHER, FLAT-.641 X 1.187 X .060 Z&Y | 1 | $0.95 | |
| 20 | 2406-761 | HINGE,HALF-TAB | 1 | $20.63 | |
| 21 | 2506-921 | R/B 2516-383 | 1 | $46.95 | |
| 22 | 2506-922 | BRACE, LID-PAINTED (STORAGE BOX) | 1 | $37.95 | |
| 23 | 2406-907 | LATCH,LID-TOP (STORAGE BOX) | 1 | $32.95 | |
| 24 | 1411-725 | DECAL,GRAPHIC-REAR (BLACK) | 1 | $4.95 | |
| 25 | 2406-843 | PLUG,BOTTOM-BOX-STORAGE | 1 | $3.71 | |
| 26 | 2506-955 | BRACE,BACK-SEAT-PAINTED (CRUISER) | 1 | $126.95 | |
| 27 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 28 | 2506-926 | BRACKET,FLAG-SAFETY-PAINTED | 1 | $45.95 | |
| 29 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 |
