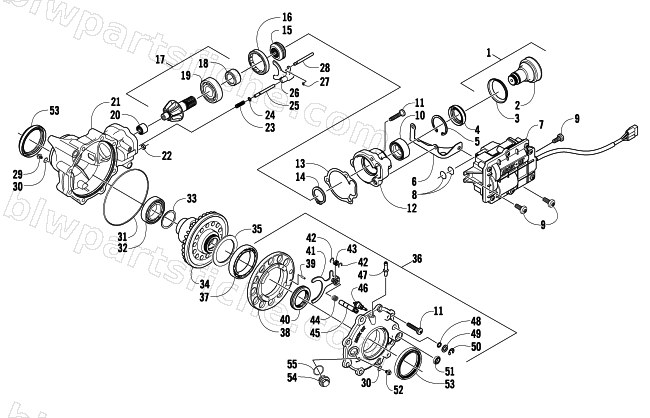

2008 Arctic Cat 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS LE — FRONT DRIVE GEARCASE ASSEMBLY
2008 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1502-242 | GEARCASE,FRONT(3.6 MAN LOCK) | 1 | $2,197.95 | |
| 1 | 0502-923 | SHAFT,INPUT-ASSEMBLY | 1 | $86.95 | |
| 2 | 1402-438 | SHAFT,INPUT | 1 | $86.95 | |
| 3 | 1402-168 | DEFLECTOR | 1 | $20.63 | |
| 4 | 1402-011 | SEAL | 1 | $5.51 | |
| 5 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 6 | 0502-347 | BRACKET,ACTUATOR-WELDMENT | 1 | $26.95 | |
| 7 | 0502-579 | ACTUATOR (4 WIRE) | 1 | $461.95 | |
| 8 | 0423-892 | O-RING (8X1.5) | 1 | $3.71 | |
| 9 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 10 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 11 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 12 | 0502-528 | HOUSING,PINION-MACH | 1 | $180.95 | |
| 13 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 14 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 15 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 16 | 0402-357 | COLLAR,LOCKING (M64-1.5 RH) | 1 | $50.95 | |
| 17 | 0502-783 | PINION-ASSY (10TOOTH) | 1 | $196.95 | |
| 18 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 19 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 20 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 21 | 0502-514 | HOUSING, GEARCASE - MACHINED | 1 | $248.95 | |
| 22 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 23 | 0402-999 | SPRING,RETURN-4WD | 1 | $1.78 | |
| 24 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 25 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 26 | 0402-998 | FORK,SELECTOR | 1 | $82.95 | |
| 27 | 0423-402 | RING,RETAINING-4MM EXT. | 1 | $3.16 | |
| 28 | 0402-997 | PUSHROD,SELECTOR | 1 | $66.95 | |
| 29 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 30 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 31 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 32 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 33 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 33 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 33 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 33 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 33 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 34 | 1502-555 | GEAR (36T 3.6 LOCK LSD)-WELDT | 1 | $679.95 | |
| 35 | 1402-074 | SHIM, 1.3 | 1 | $30.95 | |
| 35 | 1402-075 | SHIM, 1.4 | 1 | $30.95 | |
| 35 | 1402-076 | SHIM, 1.5 | 1 | $30.95 | |
| 35 | 1402-077 | SHIM, 1.6 | 1 | $30.95 | |
| 35 | 1402-078 | SHIM, 1.7 | 1 | $30.95 | |
| 36 | 1502-097 | COVER,LOCKER-ASSEMBLY | 1 | $587.95 | |
| 37 | 1402-053 | BEARING, BALL (6912 C3) | 1 | $118.95 | |
| 38 | 0502-413 | FLANGE,BEARING-MACH | 1 | $102.95 | |
| 39 | 1402-079 | PIN, PARALLEL | 1 | $1.78 | |
| 40 | 1402-042 | COLLAR, SLIDING - LOCK | 1 | $100.95 | |
| 41 | 1402-054 | FORK | 1 | $69.95 | |
| 42 | 1402-058 | RING, RETAINING | 1 | $9.59 | |
| 43 | 1402-057 | SPRING | 1 | $20.63 | |
| 44 | 1402-063 | SPRING | 1 | $3.02 | |
| 45 | 1402-055 | SHAFT, LOCK | 1 | $37.95 | |
| 46 | 0402-419 | SWITCH, INDICATOR | 1 | $58.95 | |
| 47 | 1402-104 | BARB, STRAIGHT | 1 | $50.95 | |
| 48 | 0423-133 | O-RING | 1 | $6.34 | |
| 49 | 0423-132 | WASHER,SS-10.63x17.75x1.48 | 1 | $1.50 | |
| 50 | 0423-424 | RING, RETAINING | 1 | $4.40 | |
| 51 | 1402-056 | SEAL | 1 | $20.63 | |
| 52 | 1402-211 | PLUG, OIL LEVEL | 1 | $20.63 | |
| 53 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 54 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 55 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 |
