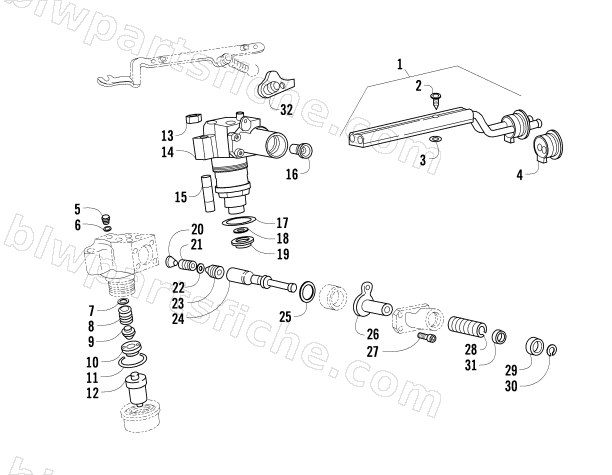

2008 Arctic Cat 700 AUTOMATIC TRANSMISSION 4X4 DIESEL — FUEL SYSTEM INJECTION PUMP ASSEMBLY
2008 700 AUTOMATIC TRANSMISSION 4X4 DIESEL
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3206-092 | DELIVERY PIPE | 1 | $324.95 | |
| 2 | 3206-093 | SCREW | 1 | $1.64 | |
| 3 | 3206-095 | SEAL RING 9,25X1,78 | 1 | $6.20 | |
| 4 | 3206-094 | DELIVERY PIPE SEAL | 1 | $19.25 | |
| 5 | 3206-098 | BLEEDING VALVE | 1 | $66.95 | |
| 6 | 3206-126 | GASKET | 1 | $10.97 | |
| 7 | 3206-103 | ADJ.SPACER 2,00 | 1 | $12.35 | |
| 7 | 3206-104 | ADJ.SPACER 1,90 | 1 | $12.35 | |
| 7 | 3206-105 | ADJ.SPACER 1,80 | 1 | $12.35 | |
| 7 | 3206-106 | ADJ.SPACER 1,70 | 1 | $12.35 | |
| 7 | 3206-107 | ADJ.SPACER 1,60 | 1 | $12.35 | |
| 7 | 3206-108 | ADJ.SPACER 1,50 | 1 | $12.35 | |
| 7 | 3206-109 | ADJ.SPACER 1,40 | 1 | $12.35 | |
| 7 | 3206-110 | ADJ.SPACER 1,30 | 1 | $12.35 | |
| 7 | 3206-111 | ADJ.SPACER 1,20 | 1 | $12.35 | |
| 7 | 3206-112 | ADJ.SPACER 1,10 | 1 | $12.35 | |
| 7 | 3206-113 | ADJ.SPACER 1,00 | 1 | $12.35 | |
| 9 | 3206-114 | DRIVE ROD | 1 | $23.59 | |
| 10 | 3206-115 | SPACER | 1 | $156.95 | |
| 11 | 3206-125 | O RING 25,12X1,78 | 1 | $3.44 | |
| 12 | 3206-123 | NOZZLE | 1 | $187.95 | |
| 13 | 3206-245 | NUT M 8 | 1 | $2.61 | |
| 14 | 3206-102 | NOZZLE-INJECTION PUMP | 1 | $1,194.95 | |
| 15 | 3206-097 | STUD | 1 | $20.63 | |
| 16 | 3206-133 | TAPPET | 1 | $102.95 | |
| 17 | 3206-122 | O RING 26,70X1,78 | 1 | $3.71 | |
| 18 | 3206-124 | COPPER GASKET DIAM.14 X 1 | 1 | $3.71 | |
| 19 | 3206-059 | SPARK ARRESTOR | 1 | $10.97 | |
| 21 | 3206-099 | DELIVERY VALVE SPRING | 1 | $33.95 | |
| 22 | 3206-117 | VALVE GASKET | 1 | $1.92 | |
| 23 | 3206-100 | DELIVERY VALVE | 1 | $268.95 | |
| 25 | 3206-118 | SEAL RING 20,35X1,78 | 1 | $5.65 | |
| 26 | 3206-119 | GOVERNOR SLEEVE | 1 | $152.95 | |
| 27 | 3206-120 | SCREW TCEI M 4 X 12 | 1 | $10.97 | |
| 28 | 3206-101 | TAPPET SPRING | 1 | $50.95 | |
| 30 | 3206-121 | CIRCLIP DIAM. 19 | 1 | $5.09 | |
| 32 | 3206-127 | LOCKING PLATE | 1 | $37.95 |
