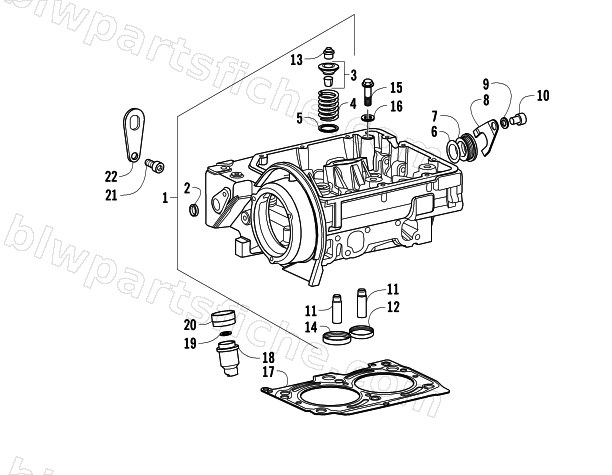

2008 Arctic Cat 700 AUTOMATIC TRANSMISSION 4X4 DIESEL — CYLINDER HEAD AND PRECOMBUSTION CHAMBER ASSEMBLY
2008 700 AUTOMATIC TRANSMISSION 4X4 DIESEL
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3206-063 | CYLINDER HEAD | 1 | $2,709.95 | |
| 2 | 3206-065 | PLUG DIAM.18 | 1 | $3.71 | |
| 3 | 3206-148 | RETAINER WITH HALF-COLLETS | 1 | $33.95 | |
| 4 | 3206-147 | VALVE SPRING | 1 | $20.63 | |
| 5 | 3206-149 | WASHER | 1 | $6.75 | |
| 6 | 3206-076 | O RING | 1 | $4.26 | |
| 7 | 3206-275 | PLUG | 1 | $20.63 | |
| 8 | 3206-074 | RETAINER | 1 | $12.35 | |
| 9 | 3206-075 | WASHER DIAM. 8 | 1 | $1.50 | |
| 10 | 3206-077 | BOLT M 8 X 14 | 1 | $1.78 | |
| 11 | 3206-061 | VALVE GUIDE STD. | 1 | $23.39 | |
| 11 | 3206-062 | VALVE GUIDE +0,50 | 1 | $37.95 | |
| 12 | 3206-073 | EXHAUST V.SEAT | 1 | $85.95 | |
| 13 | 3206-152 | VALVE RETAINER | 1 | $26.95 | |
| 14 | 3206-072 | INLET V.SEAT | 1 | $85.95 | |
| 15 | 3206-066 | SPECIAL SCREW MM 90+10 | 1 | $20.63 | |
| 16 | 3206-064 | WASHER DIAM. 10,2 | 1 | $12.35 | |
| 17 | 3206-069 | HEAD GASKET 1,56 - 1,64 (1 SMALL HOLE) | 1 | $275.95 | |
| 17 | 3206-070 | HEAD GASKET 1,66 - 1,74 (2 SMALL HOLES) | 1 | $421.95 | |
| 17 | 3206-071 | HEAD GASKET 1,76 - 1,84 (3 SMALL HOLES) | 1 | $412.95 | |
| 18 | 3206-068 | PRECOMBUSTION CHAMBER | 1 | $203.95 | |
| 19 | 3206-079 | SPACER | 1 | $30.95 | |
| 20 | 3206-067 | PRECOMBUSTION CHAMBER LOCKING NUT | 1 | $37.95 | |
| 21 | 3206-078 | BOLT M 8 X 1,25 X 16 | 1 | $3.02 | |
| 22 | 3206-060 | LIFTING BRACE | 1 | $10.97 |
