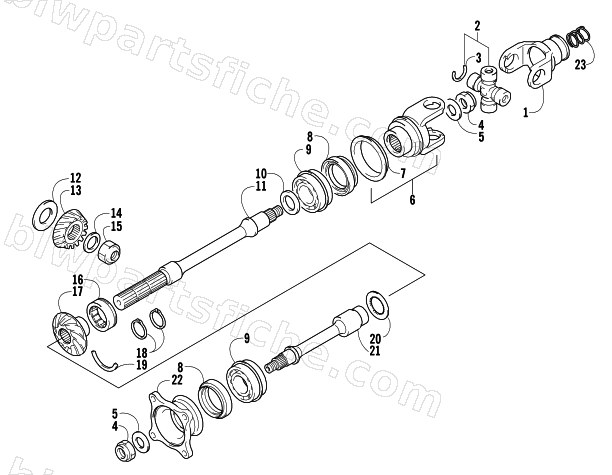

2008 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 FIS LE — SECONDARY DRIVE ASSEMBLY
2008 500 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3446-327 | YOKE,PROP SHAFT JOINT | 1 | $196.95 | |
| 2 | 3402-562 | JOINT SET, UNIVERSAL | 1 | $73.95 | |
| 3 | 3423-479 | CIRCLIP | 1 | $5.92 | |
| 4 | 3423-025 | NUT,16MM | 1 | $4.95 | |
| 5 | 3423-028 | WASHER,16MM | 1 | $5.95 | |
| 6 | 3402-742 | YOKE, FR DRIVE OUTPUT | 1 | $235.95 | |
| 7 | 3402-743 | PLATE, OUTPUT | 1 | $23.39 | |
| 8 | 3402-072 | OIL SEAL ,M34X52X9 | 1 | $23.39 | |
| 9 | 3403-210 | BEARING,REAR OUTPUT SHAFT RR | 1 | $106.95 | |
| 10 | 3402-017 | SHIM,25MM | 1 | $5.92 | |
| 10 | 3402-018 | SHIM,25MM | 1 | $5.92 | |
| 10 | 3402-019 | SHIM,25MM | 1 | $5.92 | |
| 10 | 3402-020 | SHIM,25MM | 1 | $5.92 | |
| 10 | 3403-217 | SHIM,25X34X0.8 | 1 | $5.92 | |
| 10 | 3402-022 | SHIM,25MM | 1 | $5.95 | |
| 10 | 3402-023 | SHIM,25MM | 1 | $5.92 | |
| 10 | 3402-024 | SHIM,25MM | 1 | $5.92 | |
| 10 | 3423-421 | WASHER, SHIFT SHAFT (M25X34X1.0) | 1 | $5.51 | |
| 10 | 3402-028 | SHIM,25MM | 1 | $6.20 | |
| 10 | 3402-029 | SHIM,25MM | 1 | $6.47 | |
| 10 | 3402-030 | SHIM,25MM | 1 | $6.47 | |
| 10 | 3402-031 | SHIM,25MM | 1 | $6.47 | |
| 11 | 3402-740 | SHAFT, SEC DRIVEN FR | 1 | $350.95 | |
| 12 | 3423-549 | SHIM SET, SEC DRIVE BEVEL | 1 | $163.95 | |
| 13 | 3402-738 | GEAR, SEC DRIVE BEVEL | 1 | $270.95 | |
| 14 | 3005-372 | WASHER, PISTON PIN | 1 | $3.16 | |
| 15 | 3423-023 | NUT 20MM | 1 | $4.54 | |
| 16 | 3402-515 | BEARING, SEC DRIVEN GEAR,M (30X50X17) | 1 | $79.95 | |
| 17 | 3402-739 | GEAR, SEC DRIVEN BEVEL | 1 | $371.95 | |
| 18 | 3423-908 | CIRCLIP,FASTENER | 1 | $5.92 | |
| 19 | 3423-072 | C RING,M50 | 1 | $5.78 | |
| 20 | 3423-415 | WASHER, SEC DRIVEN SHAFT | 1 | $3.02 | |
| 21 | 3402-513 | SHAFT, SEC DRIVEN OUTPUT RR | 1 | $339.95 | |
| 22 | 3402-514 | FLANGE, RR OUTPUT JOINT | 1 | $212.95 | |
| 23 | 1402-026 | SPRING | 1 | $1.92 |
