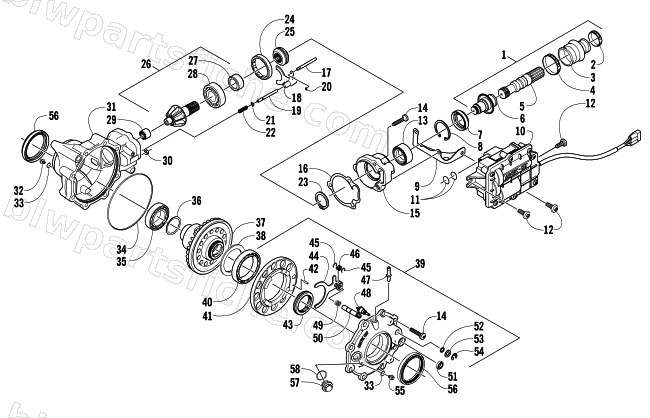

2008 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 FIS LE — FRONT DRIVE GEARCASE ASSEMBLY
2008 500 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1502-248 | GEARCASE,FRONT(3.6 - 500 MAN LOCK) | 1 | $2,116.95 | |
| 1 | 1502-083 | SHAFT,PROPELLER-ASSEMBLY | 1 | $150.95 | |
| 2 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 3 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 4 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 5 | 1402-045 | SHAFT, OUTPUT (500) | 1 | $50.95 | |
| 6 | 1502-085 | SHAFT,INPUT-ASSEMBLY | 1 | $90.95 | |
| 7 | 1402-011 | SEAL | 1 | $5.51 | |
| 8 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 9 | 0502-347 | BRACKET,ACTUATOR-WELDMENT | 1 | $26.95 | |
| 10 | 0502-579 | ACTUATOR (4 WIRE) | 1 | $461.95 | |
| 11 | 0423-892 | O-RING (8X1.5) | 1 | $3.71 | |
| 12 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 13 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 14 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 15 | 0502-528 | HOUSING,PINION-MACH | 1 | $180.95 | |
| 16 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 17 | 0402-997 | PUSHROD,SELECTOR | 1 | $66.95 | |
| 18 | 0402-998 | FORK,SELECTOR | 1 | $82.95 | |
| 19 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 20 | 0423-402 | RING,RETAINING-4MM EXT. | 1 | $3.16 | |
| 21 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 22 | 0402-999 | SPRING,RETURN-4WD | 1 | $1.78 | |
| 23 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 24 | 0402-357 | COLLAR,LOCKING (M64-1.5 RH) | 1 | $50.95 | |
| 25 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 26 | 0502-783 | PINION-ASSY (10TOOTH) | 1 | $196.95 | |
| 27 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 28 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 29 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 30 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 31 | 0502-514 | HOUSING, GEARCASE - MACHINED | 1 | $248.95 | |
| 32 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 33 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 34 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 35 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 36 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 36 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 36 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 36 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 36 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 37 | 1502-555 | GEAR (36T 3.6 LOCK LSD)-WELDT | 1 | $679.95 | |
| 38 | 1402-074 | SHIM, 1.3 | 1 | $30.95 | |
| 38 | 1402-075 | SHIM, 1.4 | 1 | $30.95 | |
| 38 | 1402-076 | SHIM, 1.5 | 1 | $30.95 | |
| 38 | 1402-077 | SHIM, 1.6 | 1 | $30.95 | |
| 38 | 1402-078 | SHIM, 1.7 | 1 | $30.95 | |
| 39 | 1502-097 | COVER,LOCKER-ASSEMBLY | 1 | $587.95 | |
| 40 | 1402-053 | BEARING, BALL (6912 C3) | 1 | $118.95 | |
| 41 | 0502-413 | FLANGE,BEARING-MACH | 1 | $102.95 | |
| 42 | 1402-079 | PIN, PARALLEL | 1 | $1.78 | |
| 43 | 1402-042 | COLLAR, SLIDING - LOCK | 1 | $100.95 | |
| 44 | 1402-054 | FORK | 1 | $69.95 | |
| 45 | 1402-058 | RING, RETAINING | 1 | $9.59 | |
| 46 | 1402-057 | SPRING | 1 | $20.63 | |
| 47 | 1402-104 | BARB, STRAIGHT | 1 | $50.95 | |
| 48 | 0402-419 | SWITCH, INDICATOR | 1 | $58.95 | |
| 49 | 1402-063 | SPRING | 1 | $3.02 | |
| 50 | 1402-055 | SHAFT, LOCK | 1 | $37.95 | |
| 51 | 1402-056 | SEAL | 1 | $20.63 | |
| 52 | 0423-133 | O-RING | 1 | $6.34 | |
| 53 | 0423-132 | WASHER,SS-10.63x17.75x1.48 | 1 | $1.50 | |
| 54 | 0423-424 | RING, RETAINING | 1 | $4.40 | |
| 55 | 1402-211 | PLUG, OIL LEVEL | 1 | $20.63 | |
| 56 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 57 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 58 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 |
