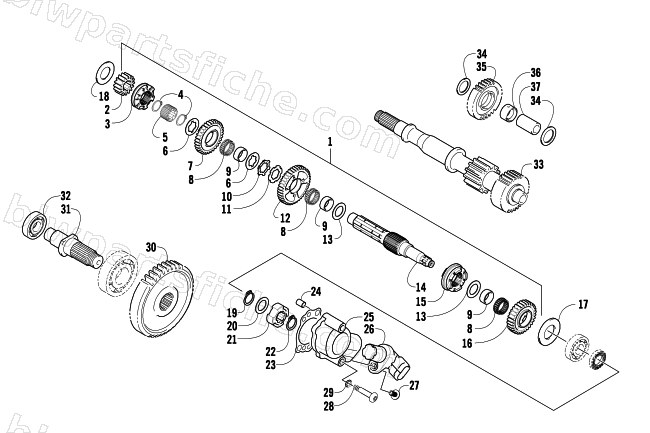

2007 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV — SECONDARY TRANSMISSION ASSEMBLY
2007 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0822-048 | COUNTERSHAFT ASSY MFG PKG | 1 | $1,405.95 | |
| 2 | 0822-008 | GEAR,DRIVE-1st-NO. 2 | 1 | $169.95 | |
| 3 | 0822-014 | DOG, REVERSE GEAR | 1 | $169.95 | |
| 4 | 0831-011 | RING, EXTERNAL RETAINING - DSH-25 | 1 | $3.44 | |
| 5 | 0822-045 | INSERT,GEAR | 1 | $100.95 | |
| 6 | 0828-008 | WASHER, SECONDARY TRANSMISSION | 1 | $19.25 | |
| 7 | 0822-013 | GEAR, REVERSE DRIVEN | 1 | $187.95 | |
| 8 | 0832-011 | BEARING | 1 | $37.95 | |
| 9 | 0822-005 | BUSHING | 1 | $85.95 | |
| 10 | 0828-014 | WASHER, SECONDARY TRANSMISSION | 1 | $19.25 | |
| 11 | 0828-015 | WASHER, LOCK, SECONDARY TRANSMISSION | 1 | $33.95 | |
| 12 | 0822-004 | GEAR,DRIVEN-LOW (40T) | 1 | $187.95 | |
| 13 | 0822-046 | SHIM,DRIVE GEAR SPACER | 1 | $20.63 | |
| 14 | 0822-003 | COUNTERSHAFT | 1 | $331.95 | |
| 15 | 0822-007 | GEAR, DOG SLIDING | 1 | $180.95 | |
| 16 | 0822-006 | GEAR,DRIVEN-HIGH (30T) | 1 | $188.95 | |
| 17 | 0828-011 | WASHER, STEEL 20 x 40 x 1 | 1 | $6.75 | |
| 18 | 0828-010 | WASHER,THRUST, SECONDARY TRANSMISSION | 1 | $6.34 | |
| 19 | 0831-040 | RING, EXTERNAL RETAINING - DSH-17 | 1 | $0.40 | |
| 20 | 0828-069 | WASHER, THRUST | 1 | $1.37 | |
| 21 | 0822-050 | TRIGGER, SPEEDO SENSOR | 1 | $16.49 | |
| 22 | 0831-039 | RING,EXTERNAL RETAINING - DSH-13 | 1 | $0.26 | |
| 23 | 0830-129 | GASKET,ODOMETER DRIVE | 1 | $3.44 | |
| 24 | 0829-023 | PIN, SOLID DOWEL (6 X12) | 1 | $3.16 | |
| 25 | 0822-049 | HOUSING, SPEEDO SENSOR | 1 | $33.95 | |
| 26 | 0824-042 | SENSOR,SPEEDO-HALL EFFECT | 1 | $47.95 | |
| 27 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 28 | 8468-645 | SCREW,MACH-TSPNH M6X1.0X45 CL8.8 BLK | 1 | $1.23 | |
| 29 | 0830-107 | SEAL,FASTENER | 1 | $4.95 | |
| 30 | 0822-009 | GEAR,DRIVEN-NO.2 (41T) | 1 | $129.95 | |
| 31 | 0822-067 | SHAFT,OUTPUT (SOLID) | 1 | $129.95 | |
| 32 | 0832-050 | BEARING,CONRAD-6304 | 1 | $20.63 | |
| 33 | 0822-001 | DRIVESHAFT | 1 | $324.95 | |
| 34 | 0828-016 | WASHER,THRUST, SECONDARY TRANSMISSION | 1 | $5.51 | |
| 35 | 0822-011 | GEAR, REVERSE IDLE | 1 | $84.95 | |
| 36 | 0822-012 | BUSHING, REVERSE IDLE GEAR | 1 | $30.95 | |
| 37 | 0822-015 | SHAFT, REVERSE IDLE | 1 | $30.95 |
