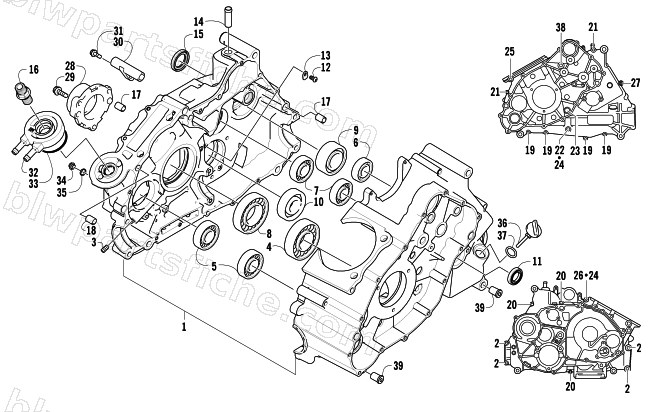

2007 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV — CRANKCASE ASSEMBLY (VIN: 4UF07ATV97T270001 and above)
2007 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0801-138 | KIT,CRANKCASE ASSEMBLY H1 | 1 | $2,202.95 | |
| 2 | 8412-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 RIE SIL | 1 | $1.92 | |
| 3 | 0801-002 | PLUG, ENGINE CASE | 1 | $3.71 | |
| 4 | 0832-043 | BEARING,BALL-S/R 35X80X21 | 1 | $66.95 | |
| 5 | 0832-005 | BEARING,CONRAD-63/22 | 1 | $50.95 | |
| 6 | 0832-049 | BEARING,CONRAD-6204 | 1 | $17.87 | |
| 7 | 0832-050 | BEARING,CONRAD-6304 | 1 | $20.63 | |
| 8 | 0832-042 | BEARING,BALL-S/R 40X80X18 | 1 | $66.95 | |
| 9 | 0832-048 | BEARING,DRIVESHAFT | 1 | $122.95 | |
| 10 | 0832-077 | BEARING,6305-RADIAL (INA) | 1 | $79.95 | |
| 11 | 0822-052 | SEAL, COUNTER SHAFT RH | 1 | $10.97 | |
| 12 | 0826-100 | SCREW,CAP-HSBH M6_1X12 W/ THREAD LOCK | 1 | $0.68 | |
| 13 | 0822-010 | RETAINER, BEARING | 1 | $3.16 | |
| 14 | 0801-028 | PIPE,BREATHER | 1 | $26.95 | |
| 15 | 0830-035 | SEAL, DRIVESHAFT | 1 | $16.49 | |
| 16 | 0812-056 | STAND,OIL FITTING TOWER | 1 | $66.95 | |
| 17 | 0829-002 | DOWEL, SPLIT, 13 x 18 | 1 | $2.88 | |
| 18 | 0829-003 | DOWEL, SPLIT, 11 x 16 | 1 | $10.97 | |
| 19 | 8468-645 | SCREW,MACH-TSPNH M6X1.0X45 CL8.8 BLK | 1 | $1.23 | |
| 20 | 8468-655 | SCREW,MACH-TSPNH M6X1.0X55 CL8.8 BLK | 1 | $1.30 | |
| 21 | 8468-675 | SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK | 1 | $1.09 | |
| 22 | 8412-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE SIL | 1 | $2.54 | |
| 23 | 0826-017 | SCREW,CAP HFH M8 x 1.25 x 105 | 1 | $6.47 | |
| 24 | 0830-008 | GASKET, COPPER 8X14X1 | 1 | $1.37 | |
| 25 | 0826-019 | SCREW,CAP HFH M8 x 1.25 x 140 | 1 | $10.97 | |
| 26 | 0826-018 | SCREW,CAP HFH M8 x 1.25 x 125 | 1 | $6.34 | |
| 27 | 8468-695 | SCREW,MACH-TSPNH M6X1.0X95 CL8.8 BLK | 1 | $2.75 | |
| 28 | 0801-168 | HOUSING,SECONDARY SHAFT BEARING | 1 | $215.95 | |
| 29 | 0826-105 | SCREW,CAP-HFH M8 X1.25X35 W/THD LOC | 1 | $1.37 | |
| 30 | 0801-069 | PIPE,BREATHER-ASSY | 1 | $50.95 | |
| 31 | 0826-038 | SCREW,MACH-TSPH M6 X1X12 W/ THD LOCK | 1 | $1.37 | |
| 32 | 0812-055 | TOWER,OIL FITTING | 1 | $123.95 | |
| 33 | 0830-166 | RING,OIL FITTING TOWER (-228) | 1 | $3.16 | |
| 34 | 0812-058 | PLUG,OIL,M14X1.25 | 1 | $5.51 | |
| 35 | 0812-026 | GASKET,WASHER | 1 | $3.57 | |
| 36 | 0801-073 | STICK,OIL LEVEL | 1 | $26.95 | |
| 37 | 0830-010 | O-RING, 17 ID X 3.2 W | 1 | $3.44 | |
| 38 | 8468-680 | SCREW,MACH-TSPNH M6X1.0X80 CL8.8 BLK | 1 | $3.02 | |
| 39 | 0801-180 | R/B 0801-268 | 1 | $10.95 |
