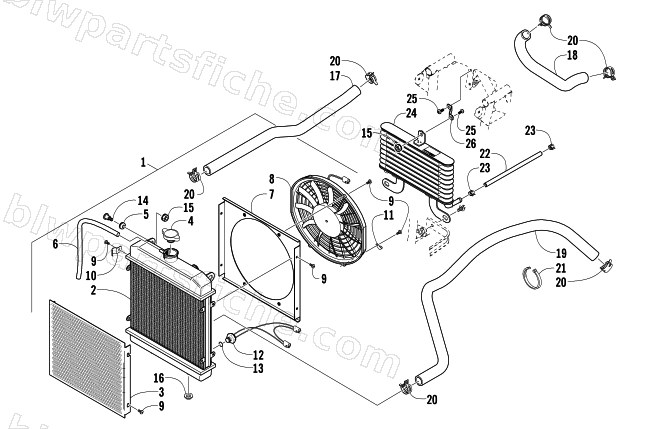

2007 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV — COOLING ASSEMBLY (VIN: 4UF07ATV17T236134 and above)
2007 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0413-257 | RADIATOR,ASSEMBLY-CARB | 1 | $668.95 | |
| 2 | 0413-184 | RADIATOR,FABRICATED | 1 | $429.95 | |
| 3 | 0413-007 | SCREEN,RADIATOR | 1 | $85.95 | |
| 4 | 0413-255 | CAP,RADIATOR | 1 | $53.95 | |
| 5 | 0423-030 | GROMMET(LV 11378) | 1 | $4.26 | |
| 6 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 7 | 0413-046 | SHROUD, FAN | 1 | $72.95 | |
| 8 | 0413-123 | FAN,RADIATOR | 1 | $224.95 | |
| 9 | 8475-512 | SCREW,MACH-TSTRH M5X0.8X12 Z&CLR | 1 | $0.95 | |
| 10 | 0423-351 | CLIP, HOSE | 1 | $4.13 | |
| 11 | 0123-397 | CLAMP CABLE NYLON 5/16 | 1 | $0.75 | |
| 12 | 0413-045 | SWITCH, SENSOR-TEMP | 1 | $66.95 | |
| 13 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 14 | 0423-484 | BOLT,SHOULDER-9.6X9.55XM6 BLK | 1 | $2.69 | |
| 15 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 16 | 0423-028 | BUSHING,STEM(LV28098) | 1 | $4.95 | |
| 17 | 0410-002 | HOSE,COOLANT-UPR | 1 | $49.95 | |
| 18 | 0410-022 | HOSE,COOLANT-CROSSOVER | 1 | $58.95 | |
| 19 | 0410-041 | HOSE,COOLANT-LWR | 1 | $86.95 | |
| 20 | 0423-496 | CLAMP,HOSE- WORM 19-38mmX12.7mm | 1 | $2.47 | |
| 21 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
