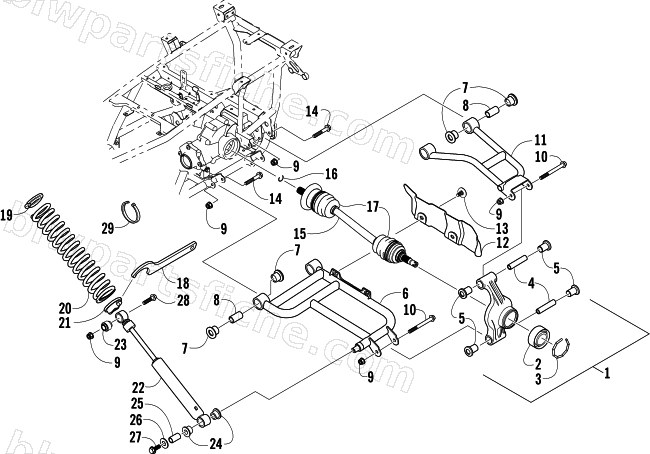

2007 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX — REAR SUSPENSION ASSEMBLY
2007 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0504-548 | KNUCKLE,REAR-ASSY | 1 | $252.95 | |
| 1 | 0504-549 | KNUCKLE,REAR-ASSY | 1 | $252.95 | |
| 2 | 1402-027 | BEARING, WHEEL | 1 | $43.95 | |
| 3 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 4 | 0403-437 | COLLAR,SUSPENSION BUSHING-REAR K | 1 | $6.89 | |
| 5 | 0403-283 | BUSHING,REAR SUSPENSION | 1 | $2.75 | |
| 6 | 0504-438 | A-ARM,REAR LOWER RH ASSEMBLY BLACK | 1 | $158.95 | |
| 6 | 0504-573 | A-ARM,REAR LOWER-LH-ASSY (BLACK) | 1 | $227.95 | |
| 7 | 0403-409 | BUSHING,A-ARM SUSPENSION | 1 | $2.47 | |
| 8 | 0403-438 | COLLAR,SUSPENSION BUSHING-A-ARM | 1 | $4.95 | |
| 9 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 10 | 8409-000 | SCREW, CAP-HFH M10-1.25 X100 Z&Y CL10.9 | 1 | $1.37 | |
| 11 | 0504-582 | A-ARM,REAR UPPER-RH-ASSY (BLACK) | 1 | $148.95 | |
| 11 | 0504-583 | A-ARM,REAR UPPER-LH-ASSY (BLACK) | 1 | $148.95 | |
| 12 | 1441-004 | GUARD,BOOT-MARSH GREEN-REAR RH | 1 | $26.95 | |
| 12 | 1441-005 | GUARD,BOOT-MARSH GREEN-REAR LH | 1 | $26.95 | |
| 12 | 0441-754 | GUARD,BOOT-REAR-RH RED | 1 | $26.95 | |
| 12 | 0441-755 | GUARD,BOOT-REAR-LH RED | 1 | $26.95 | |
| 13 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 14 | 8409-075 | SCREW,CAP-HFH M10X1.25X75 CL10.9 Z&Y | 1 | $1.92 | |
| 15 | 1502-938 | KIT,HALFSHAFT (1502-798) | 1 | $277.95 | |
| 16 | 0423-845 | CLIP,RETAINING-INBOARD | 1 | $0.95 | |
| 17 | 1436-207 | KIT,CV BOOT-UNIVERSAL | 1 | $73.95 | |
| 18 | 0441-587 | WRENCH,SPANNER-66MM | 1 | $4.95 | |
| 19 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 20 | 0404-088 | SPRING,COIL-BLACK | 1 | $100.95 | |
| 21 | 0404-496 | ADJUSTER,CAM-SPRING | 1 | $20.63 | |
| 22 | 0404-148 | SHOCK,REAR | 1 | $139.95 | |
| 23 | 0403-182 | BUSHING-DOUBLE BONDED | 1 | $15.11 | |
| 24 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 25 | 1603-575 | SLEEVE,EYELET.790X.812X.635" POWDER MET | 1 | $22.01 | |
| 26 | 0423-087 | WASHER,5/16 X 1 1/8-1/16 -Z&Y | 1 | $0.40 | |
| 27 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 28 | 8409-050 | SCREW,CAP-HFH M10X1.25X50 CL10.9 Z&Y | 1 | $1.92 | |
| 29 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
