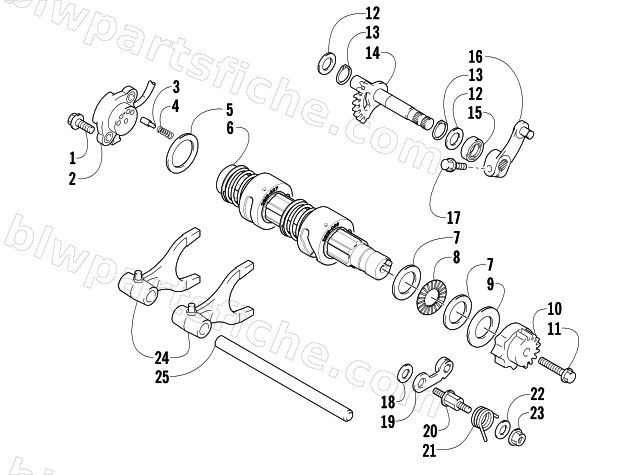

2007 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX — GEAR SHIFTING ASSEMBLY
2007 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 2 | 0409-090 | SWITCH,GEAR-ENGINE (08 H1) | 1 | $85.95 | |
| 3 | 0818-013 | CONTACT,GEAR SHIFT ASSY | 1 | $13.73 | |
| 4 | 0818-017 | SPRING, SHIFT CONTACTS | 1 | $19.25 | |
| 5 | 0828-040 | WASHER, STEEL, 25 x 34 x .72 | 1 | $1.78 | |
| 6 | 0818-127 | SHIFT-SUB ASSY | 1 | $201.95 | |
| 7 | 0828-067 | WASHER,THRUST BEARING | 1 | $10.97 | |
| 8 | 0828-131 | SPACER,SHIFT SHAFT | 1 | $4.95 | |
| 9 | 0828-037 | WASHER, STEEL 20 x 28 x .5 | 1 | $3.02 | |
| 10 | 0818-089 | DETENT CAM,GEAR SHIFT | 1 | $17.87 | |
| 11 | 0826-006 | SCREW,CAP HFH M6 x 1 x 25 | 1 | $0.95 | |
| 12 | 0828-036 | WASHER, STEEL, 12 x 20 x .9 | 1 | $1.37 | |
| 13 | 0831-010 | RING, EXTERNAL RETAINING - DSH-12 | 1 | $1.50 | |
| 14 | 0818-007 | SHAFT, SUB-GEAR SHIFT | 1 | $37.95 | |
| 15 | 0830-044 | SEAL, SUB-GEAR SHIFT | 1 | $4.54 | |
| 16 | 0818-164 | ARM,GEAR SELECT-ASSY | 1 | $64.95 | |
| 17 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 18 | 0828-038 | WASHER, STEEL, 6 x 14 x .9 | 1 | $1.64 | |
| 19 | 0818-002 | STOPPER, SWING ARM, CAM ASSY | 1 | $50.95 | |
| 20 | 0818-004 | SUPPORT, CAM STOPPER | 1 | $4.95 | |
| 21 | 0818-028 | SPRING, TORSION, CAM ARM | 1 | $2.95 | |
| 22 | 0828-035 | WASHER, STEEL 6 x 16 x 2.5 | 1 | $2.61 | |
| 23 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 24 | 0818-072 | R/B 0818-171 | 1 | $125.95 | |
| 25 | 0818-006 | SHAFT, SHIFT FORK | 1 | $30.95 |
