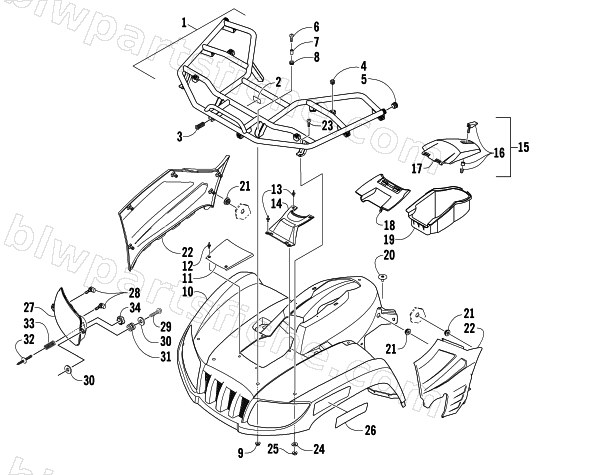

2007 Arctic Cat 500 MANUAL TRANSMISSION 4X4 FIS — FRONT BODY PANEL ASSEMBLY
2007 500 MANUAL TRANSMISSION 4X4 FIS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0541-272 | RACK,FRONT FRAME-ASSEMBLY | 1 | $509.95 | |
| 2 | 0411-576 | DECAL,WARNING-TRV RACK (100 LB.) | 1 | $24.77 | |
| 3 | 2406-014 | BUSHING,RACK FRAME | 1 | $2.47 | |
| 4 | 0441-592 | BUSHING,RACK FRAME | 1 | $4.26 | |
| 5 | 1441-049 | PLUG,PLASTIC(1.00" Round Tube) | 1 | $1.78 | |
| 6 | 8410-830 | SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK | 1 | $1.09 | |
| 7 | 0423-669 | SPACER,STEEL | 1 | $1.37 | |
| 8 | 0423-465 | GROMMET,RUBBER-12.7X23.8125 | 1 | $3.16 | |
| 9 | 8432-802 | NUT,HEX-THK NYL M8X1.25 CL10 Z&Y | 1 | $0.68 | |
| 10 | 0518-027 | FENDER,FRONT - ASSEMBLY (MARSH GREEN) | 1 | $533.95 | |
| 10 | 0518-025 | FENDER,FRONT - ASSEMBLY (RED) | 1 | $630.95 | |
| 10 | 0518-026 | FENDER,FRONT - ASSEMBLY (LIME GREEN) | 1 | $539.95 | |
| 11 | 1406-358 | RADIATOR-ACCESS | 1 | $16.49 | |
| 12 | 0423-535 | RIVET,PLASTIC-REINSTALLABLE | 1 | $1.37 | |
| 13 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 14 | 1406-484 | COVER,STEERING POST | 1 | $17.87 | |
| 15 | 2506-234 | LID,STORAGE BOX-W/LATCH | 1 | $32.95 | |
| 16 | 1406-599 | LATCH,SWELL (SOUTHCO) | 1 | $17.87 | |
| 17 | 0470-514 | LID, STORAGE BOX | 1 | $24.77 | |
| 18 | 0470-513 | COVER, STORAGE BOX | 1 | $22.01 | |
| 19 | 1406-573 | BOX,STORAGE | 1 | $26.95 | |
| 20 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 21 | 0423-678 | GROMMET,PANEL-SIDE | 1 | $2.06 | |
| 22 | 2406-376 | PANEL,SIDE-RH(500M) | 1 | $50.95 | |
| 22 | 2406-377 | PANEL,SIDE-LH(500M) | 1 | $50.95 | |
| 23 | 0423-654 | SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK | 1 | $1.37 | |
| 24 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 25 | 0423-540 | NUT,FLANGE-LOCK-M6 | 1 | $0.95 | |
| 26 | 0411-818 | REFLECTOR,FRONT-RH | 1 | $6.47 | |
| 26 | 0411-819 | REFLECTOR,FRONT-LH | 1 | $6.47 | |
| 27 | 0509-044 | HEADLIGHT,RH-ASSY | 1 | $163.95 | |
| 27 | 0509-035 | HEADLIGHT, LH - ASSY | 1 | $163.95 | |
| 28 | 0409-055 | BULB,HEADLIGHT-881 | 1 | $20.95 | |
| 29 | 0623-785 | SCREW,SELF TAP-HWH #10-16 X 1 TYPE B Z&Y | 1 | $0.68 | |
| 30 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 31 | 0423-447 | GROMMET,GAUGE MOUNT | 1 | $2.19 | |
| 32 | 0423-514 | STUD,DOUBLE END-M5X.8 | 1 | $4.95 | |
| 33 | 0423-522 | SPRING,ADJUSTMENT-HEADLIGHT | 1 | $1.92 | |
| 34 | 0423-513 | KNOB,ADJUSTMENT-M5 | 1 | $5.65 |
