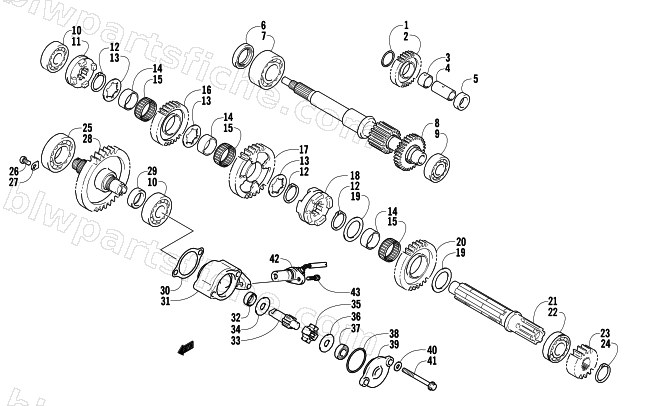

2007 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 FIS LE — SECONDARY TRANSMISSION ASSEMBLY
2007 400 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3402-195 | SHIM,20MM | 1 | $4.95 | |
| 2 | 3402-503 | GEAR,REVERSE IDLE | 1 | $135.95 | |
| 3 | 3446-103 | BUSH, SUB T/M DRIVE, NO, 2 | 1 | $48.95 | |
| 4 | 3402-634 | SHAFT, REVERSE IDLE | 1 | $37.95 | |
| 5 | 3423-442 | SPACER, 20 X 30 X 9.5 | 1 | $20.63 | |
| 6 | 3402-537 | SEAL, DRIVE SHAFT (M30X44X7) | 1 | $33.95 | |
| 7 | 3402-499 | BEARING, DRIVE SHAFT RH (M30X62X23.8) | 1 | $174.95 | |
| 8 | 3402-665 | SHAFT, DRIVE | 1 | $445.95 | |
| 9 | 3003-261 | BEARING, CRANKSHAFT LH,M20X47X14 | 1 | $34.95 | |
| 10 | 3402-045 | BALL BEARING,M20X52X15 | 1 | $66.95 | |
| 11 | 3402-636 | DOG, REVERSE GR SELECT SLIDING | 1 | $114.95 | |
| 12 | 3423-066 | CIRCLIP,M25 | 1 | $6.47 | |
| 13 | 3423-263 | WASHER,LOCK,25MM | 1 | $4.54 | |
| 14 | 3402-494 | BUSHING, SUB T/M DRIVEN | 1 | $50.95 | |
| 15 | 3402-498 | BEARING, SUB T/M & REV GEAR (M30X35X12) | 1 | $64.95 | |
| 16 | 3402-635 | GEAR, REVERSE DRIVEN | 1 | $164.95 | |
| 17 | 3402-668 | GEAR, SUB T/M DRIVEN LOW | 1 | $220.95 | |
| 18 | 3402-496 | DOG, SLIDING | 1 | $118.95 | |
| 19 | 3423-448 | SHIM, 25 X 40 X 1.0 | 1 | $10.97 | |
| 20 | 3402-495 | GEAR, SUB T/M DRIVEN HI (NT:33) | 1 | $205.95 | |
| 21 | 3402-667 | SHAFT, SUB T/M COUNTER | 1 | $205.95 | |
| 22 | 3004-209 | BEARING, BALANCER SHAFT-LH,BALL,M25X52X1 | 1 | $42.95 | |
| 23 | 3402-669 | GEAR, SUB T/M DRIVE NO.2 | 1 | $122.95 | |
| 24 | 3423-191 | CIRCLIP,FASTENER | 1 | $2.33 | |
| 25 | 3402-055 | BALL BEARING ,M35X72X17 | 1 | $112.95 | |
| 26 | 3423-370 | SCREW,6MM | 1 | $2.61 | |
| 27 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 28 | 3402-666 | SHAFT, SUB T/M OUTPUT | 1 | $387.95 | |
| 29 | 3423-494 | SPACER, SUB T/M NO.2 GEAR | 1 | $26.95 | |
| 30 | 3446-244 | GASKET,ODOMETER GEAR SLV | 1 | $13.73 | |
| 31 | 3446-400 | HOUSING,ODOMETER GEAR | 1 | $100.95 | |
| 32 | 3006-322 | SEAL,OIL,12X21X7 '02 440 SNO PRO | 1 | $49.95 | |
| 33 | 3446-402 | SHAFT,ODOMETER GEAR | 1 | $100.95 | |
| 34 | 3423-617 | WASHER | 1 | $3.02 | |
| 35 | 3402-837 | ROTOR,SPEED | 1 | $50.95 | |
| 36 | 3423-767 | WASHER | 1 | $2.95 | |
| 37 | 3402-980 | BEARING,GEAR SHAFT | 1 | $64.95 | |
| 38 | 3423-766 | O-RING,GEAR HOUSING | 1 | $6.95 | |
| 39 | 3446-401 | COVER,ODOMETER | 1 | $66.95 | |
| 40 | 3003-290 | GASKET,CHECK VALVE,6MM | 1 | $3.85 | |
| 41 | 3007-505 | BOLT,OIL PAN | 1 | $3.16 | |
| 42 | 3402-981 | SENSOR,SPEED | 1 | $227.95 | |
| 43 | 3423-226 | BOLT, OIL HOSE 6X16 | 1 | $2.95 |
