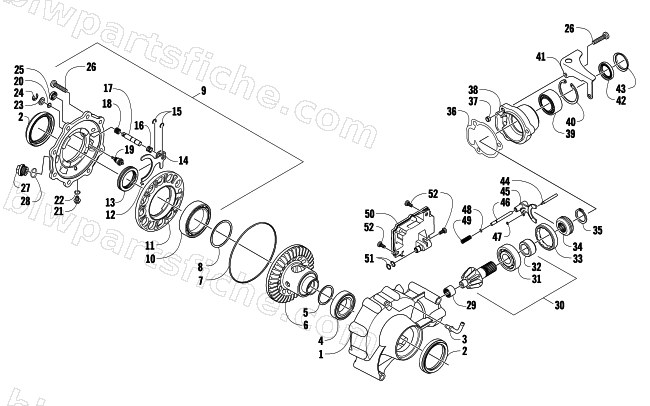

2006 Arctic Cat PROWLER XT 650 H1 AUTOMATIC 4X4 — FRONT DRIVE GEARCASE ASSEMBLY
2006 PROWLER XT 650 H1 AUTOMATIC 4X4
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0502-737 | GEARCASE,FRONT(4.0)-ASSY | 1 | $2,211.95 | |
| 1 | 0502-548 | HOUSING, GEARCASE - MACH | 1 | $169.95 | |
| 2 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 3 | 1402-442 | BARB, 90 DEGREE | 1 | $20.63 | |
| 4 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 6 | 0502-850 | GEAR(36T4.0 LOCK 25X24)-ASSY | 1 | $679.95 | |
| 7 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 8 | 1402-074 | SHIM, 1.3 | 1 | $30.95 | |
| 8 | 1402-075 | SHIM, 1.4 | 1 | $30.95 | |
| 8 | 1402-076 | SHIM, 1.5 | 1 | $30.95 | |
| 8 | 1402-077 | SHIM, 1.6 | 1 | $30.95 | |
| 8 | 1402-078 | SHIM, 1.7 | 1 | $30.95 | |
| 9 | 0502-736 | COVER,LOCKER-ASSEMBLY | 1 | $582.95 | |
| 10 | 1402-053 | BEARING, BALL (6912 C3) | 1 | $118.95 | |
| 11 | 0502-413 | FLANGE,BEARING-MACH | 1 | $102.95 | |
| 12 | 1402-079 | PIN, PARALLEL | 1 | $1.78 | |
| 13 | 1402-042 | COLLAR, SLIDING - LOCK | 1 | $100.95 | |
| 14 | 1402-054 | FORK | 1 | $69.95 | |
| 15 | 1402-058 | RING, RETAINING | 1 | $9.59 | |
| 16 | 1402-057 | SPRING | 1 | $20.63 | |
| 17 | 1402-055 | SHAFT, LOCK | 1 | $37.95 | |
| 18 | 1402-063 | SPRING | 1 | $3.02 | |
| 19 | 0402-419 | SWITCH, INDICATOR | 1 | $58.95 | |
| 20 | 0423-133 | O-RING | 1 | $6.34 | |
| 21 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 23 | 0423-132 | WASHER,SS-10.63x17.75x1.48 | 1 | $1.50 | |
| 24 | 0423-424 | RING, RETAINING | 1 | $4.40 | |
| 25 | 1402-056 | SEAL | 1 | $20.63 | |
| 26 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 27 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 28 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 | |
| 29 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 30 | 0502-649 | PINION(9T 4.0)-ASSY | 1 | $196.95 | |
| 31 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 32 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 33 | 0402-357 | COLLAR,LOCKING (M64-1.5 RH) | 1 | $50.95 | |
| 34 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 35 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 36 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 37 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 38 | 0502-528 | HOUSING,PINION-MACH | 1 | $180.95 | |
| 39 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 40 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 41 | 0502-347 | BRACKET,ACTUATOR-WELDMENT | 1 | $26.95 | |
| 42 | 1402-011 | SEAL | 1 | $5.51 | |
| 43 | 1402-168 | DEFLECTOR | 1 | $20.63 | |
| 44 | 0402-997 | PUSHROD,SELECTOR | 1 | $66.95 | |
| 45 | 0402-998 | FORK,SELECTOR | 1 | $82.95 | |
| 46 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 47 | 0423-402 | RING,RETAINING-4MM EXT. | 1 | $3.16 | |
| 48 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 49 | 0402-999 | SPRING,RETURN-4WD | 1 | $1.78 | |
| 50 | 0502-579 | ACTUATOR (4 WIRE) | 1 | $461.95 | |
| 51 | 0423-892 | O-RING (8X1.5) | 1 | $3.71 | |
| 52 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 |
